- Công suất: 11 kW - 15 HP
- Điện áp:380V / 660V
- Tốc độ: 1460 vòng/phút (rpm)
- Số cực: 4 pole
- Mã sản phẩm: Y3-160M-4
- Kiểu chân đế: B3
- Cấp bảo vệ: IP55
- Tần số: 50Hz
- Dòng định mức: 22.1 A / 12.8 A
- Hiệu suất: IE1, IE2, IE3
- THÔNG TIN CHI TIẾT

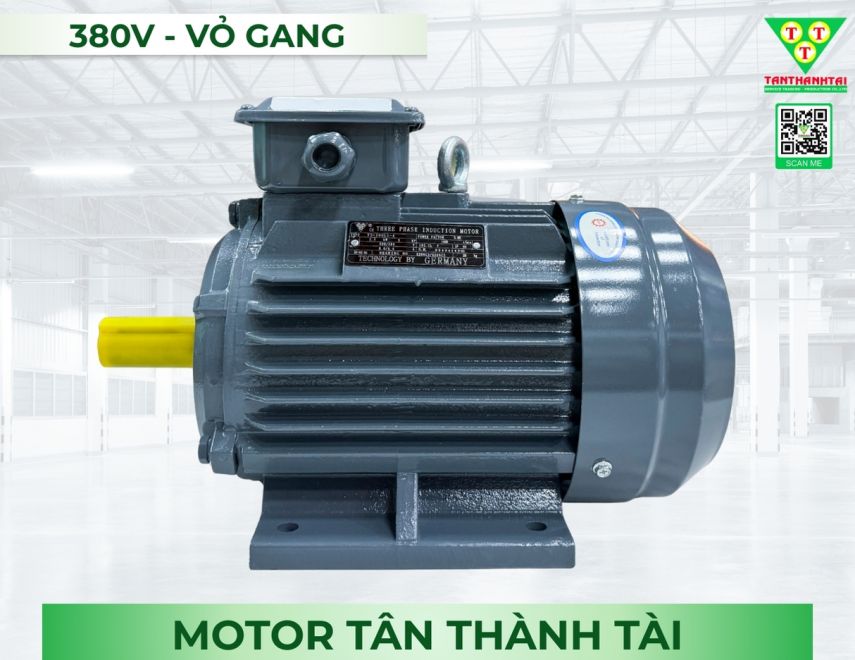

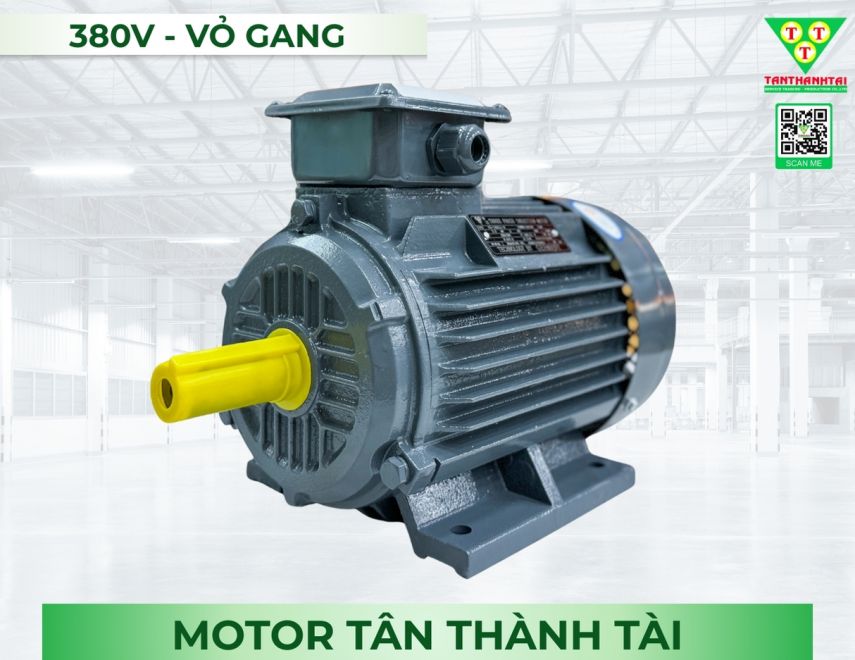

Động cơ điện 11 kW - 15 HP 3 Pha 380V 4 Cực điện
1. Giới thiệu sản phẩm
- Động cơ điện 11 kW - 15 HP 3 Pha 380V 4 Cực điện là dòng motor phổ biến nhất hiện nay được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất, công nghiệp và dân dụng. Đây là sản phẩm thuộc thương hiệu Tân Thành Tài (TTT) – đơn vị được nhiều khách hàng tin tưởng và lựa chọn tại Việt Nam.
- Với thiết kế chuẩn B3, cấp bảo vệ IP55, tần số 50Hz, motor hoạt động bền bỉ, an toàn và tiết kiệm điện năng vượt trội.
2. Thông số kỹ thuật chi tiết
- Công suất: 11 kW - 15 HP
- Điện áp:380V / 660V
- Tốc độ: 1460 vòng/phút (rpm)
- Số cực: 4 pole
- Mã sản phẩm: Y3-160M-4
- Kiểu chân đế: B3
- Cấp bảo vệ: IP55
- Tần số: 50Hz
- Dòng định mức: 22.1 A / 12.8 A
- Hiệu suất: IE1, IE2, IE3
(1).jpg)
3. Ưu điểm nổi bật
- Chất lượng quốc tế: Đạt tiêu chuẩn kiểm định CO, CQ đầy đủ.
- Tiết kiệm điện năng: Sử dụng bạc đạn vòng bi C&U (Đức, Nhật) siêu bền, giảm ma sát và tiêu hao năng lượng.
- Độ bền cao: Dây quấn đồng cấp F, chịu nhiệt tốt, đảm bảo tuổi thọ motor dài lâu.
- Hoạt động ổn định: Vận hành êm, ít rung lắc, thích hợp cho môi trường sản xuất liên tục.
- An toàn tối đa: Thiết kế đạt chuẩn IP55 – chống bụi, chống nước hiệu quả.
4. Ứng dụng thực tế
Động cơ điện 11 kW - 15 HP 3 Pha 380V 4 Cực điện được sử dụng trong nhiều thiết bị và lĩnh vực:
- Máy bơm nước, quạt công nghiệp.
- Dây chuyền sản xuất, máy nén khí.
- Hệ thống băng tải, gầu tải.
- Ứng dụng trong cơ khí, nông nghiệp, chế biến gỗ, chế biến thực phẩm
5. Thông số kích thướt chi tiết Motor 11 kW - 15 HP 3 Pha 380V (4P)
Thông số kỹ thuật — Motor 7.5kW - 10HP (4P)
| Thông số | Kích thước |
|---|---|
| Công suất | 11kW (15HP) |
| Điện áp | 380V – 3 pha |
| Tốc độ quay | 1460 vòng/phút (4 Pole) |
| Đường kính trục | Ø42 mm |
| Chiều ngang cavet | 12 mm |
| Khoảng cách tâm lỗ chân đế ngang | 254 mm |
| Khoảng cách chân đế ngang | 314 mm |
| Khoảng cách tâm lỗ chân đế dọc | 160 mm |
| Khoảng cách chân đế dọc | 400 mm |
| Chiều dài tổng thể | 610 mm |
| Đường kính ngoài motor | Ø315 mm |
| Chiều cao tâm trục | 160 mm |
6. Cấu tạo Motor chi tiết
.jpg)
Các bộ phận bên ngoài:
- Hộp cực đấu điện: nơi đấu nối dây điện vào motor.
- Núm nhựa: dẫn dây điện vào trong hộp cực.
- Thân motor (vỏ động cơ): làm bằng gang/nhôm, bảo vệ stator và rotor bên trong.
- Chân đế: giúp cố định motor khi lắp đặt.
- Lỗ bắt ốc: vị trí cố định motor trên nền hoặc bệ máy.
- Nắp trước & nắp sau (nắp chặn, nắp sambo): bảo vệ ổ bi và cánh quạt, tăng độ bền.
- Rãnh cavet (then cài): giữ chặt puly, khớp nối trên trục motor.
- Trục cốt motor: truyền lực quay từ motor ra thiết bị.
- Nơi bơm mỡ: để bảo dưỡng vòng bi – bạc đạn.
.jpg)
Các bộ phận phụ tùng bên trong:
- Stator (cuộn dây): tạo từ trường điện từ, quấn bằng dây đồng cấp F chịu nhiệt cao.
- Rotor (phần quay): nhận từ trường từ stator để quay trục motor.
- Trục (shaft): gắn liền rotor, truyền chuyển động ra ngoài.
- Ổ bi (bạc đạn): giúp rotor quay trơn tru, giảm ma sát.
- Nắp trong ổ bi: cố định ổ bi đúng vị trí.
- Phớt: chống bụi, chống nước lọt vào ổ bi.
- Cánh quạt: gắn phía sau rotor, làm mát motor khi quay.
- Nắp che quạt: bảo vệ cánh quạt, đảm bảo an toàn khi motor vận hành.
Với cấu tạo chắc chắn và tiêu chuẩn quốc tế, motor điện 3 pha Tân Thành Tài đảm bảo vận hành ổn định, tuổi thọ cao và tiết kiệm điện năng.
8. Vì sao nên mua Motor tại Tân Thành Tài & Liên hệ:
- Hàng chính hãng 100% – chất lượng đảm bảo.
- Bảo hành 12 tháng, dịch vụ hậu mãi tận tâm.
- Giấy tờ đầy đủ: CO, CQ, VAT.
- Vận chuyển toàn quốc, hỗ trợ nhanh chóng.
- Với cấu tạo chắc chắn, hiệu suất cao, độ bền vượt trội, motor điện 3 pha Tân Thành Tài là giải pháp lý tưởng cho các doanh nghiệp trong nhiều lĩnh vực. Đầu tư một lần – sử dụng lâu dài, tiết kiệm chi phí và nâng cao hiệu quả sản xuất.
- Liên hệ ngay với chúng tôi qua Hotline: 091 6600 400 - 0918.026.532 - 0947.789.234 để được tư vấn chi tiết và báo giá tốt nhất!
- Để biết thêm các dòng sản phẩm khác quý khách vui lòng truy cập

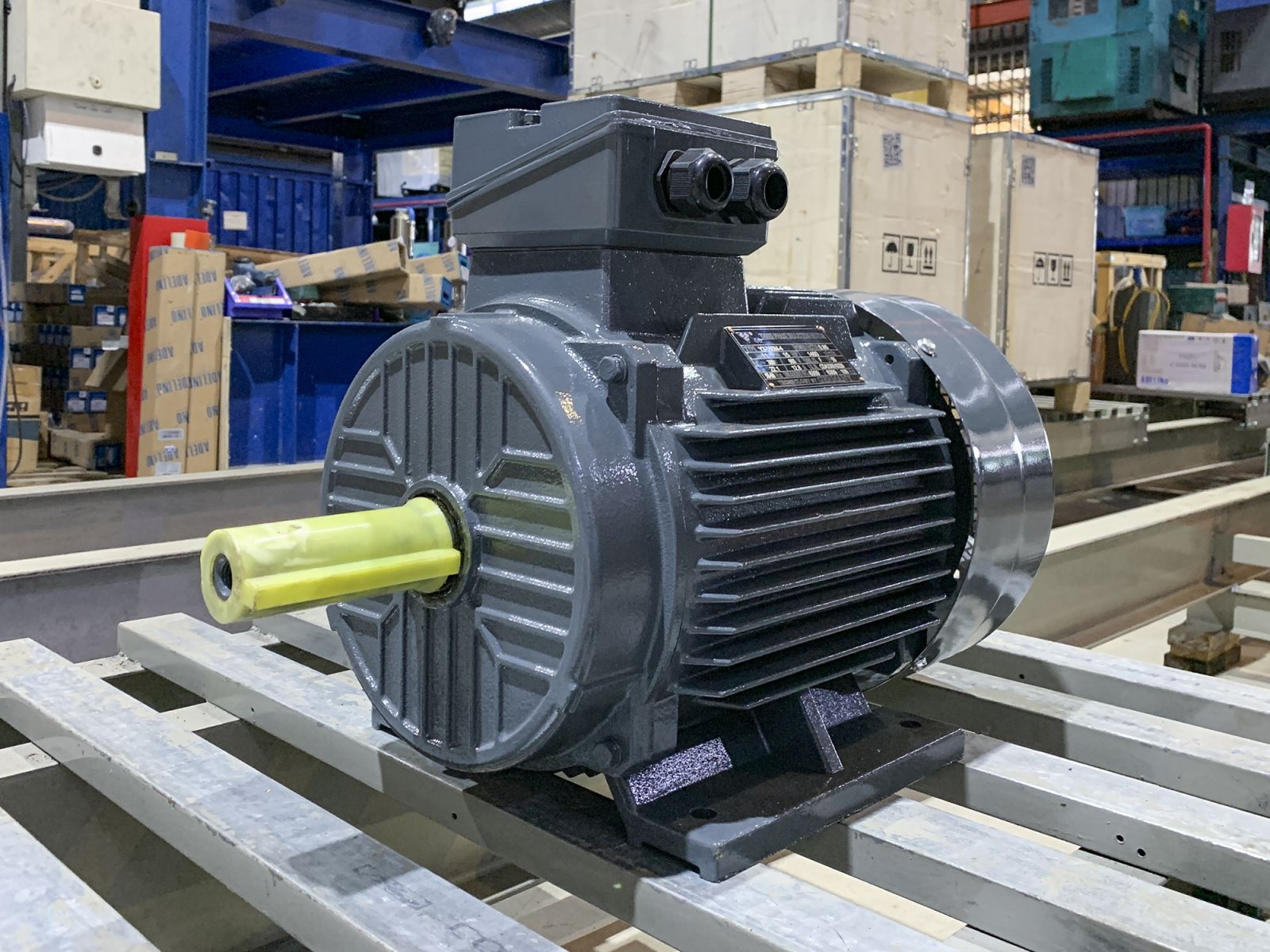

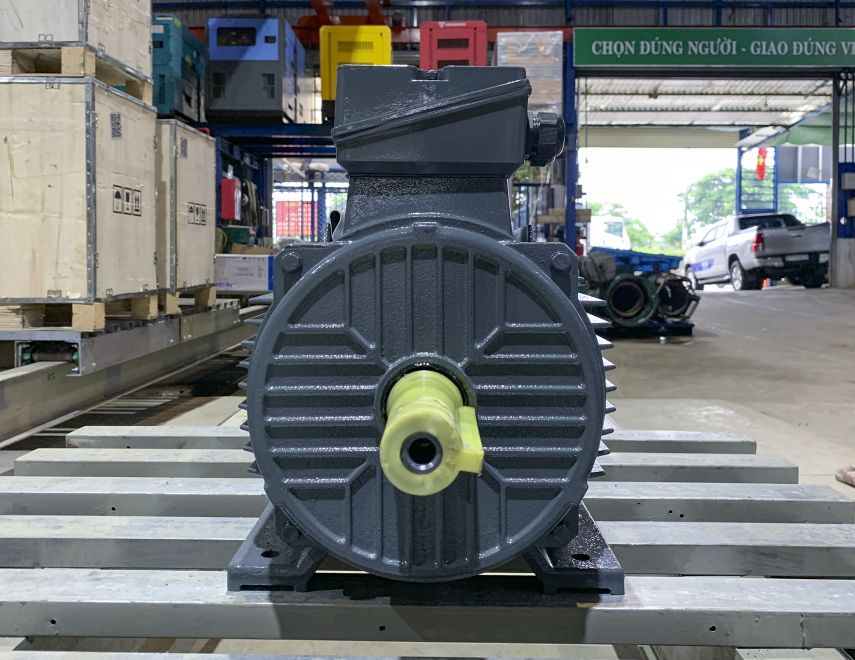

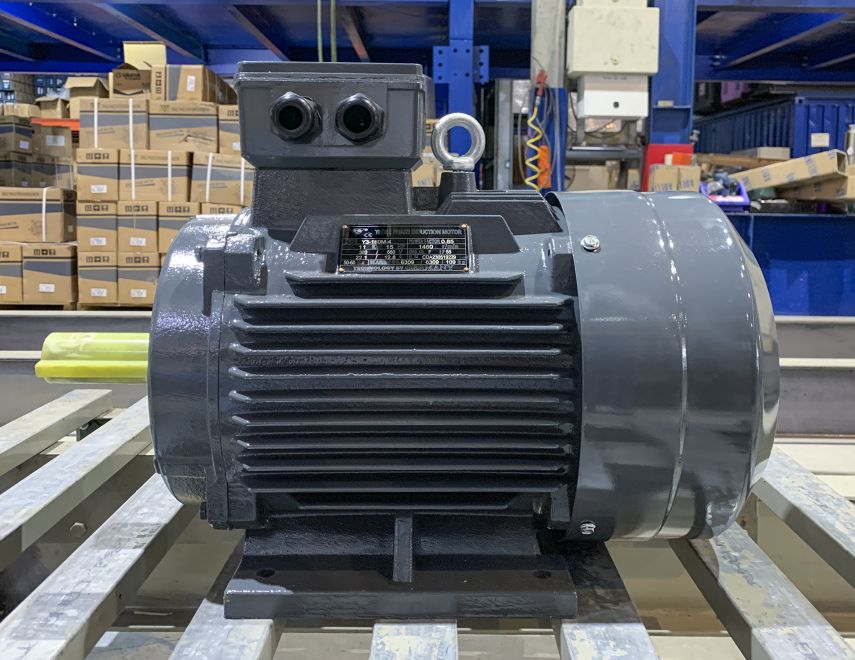

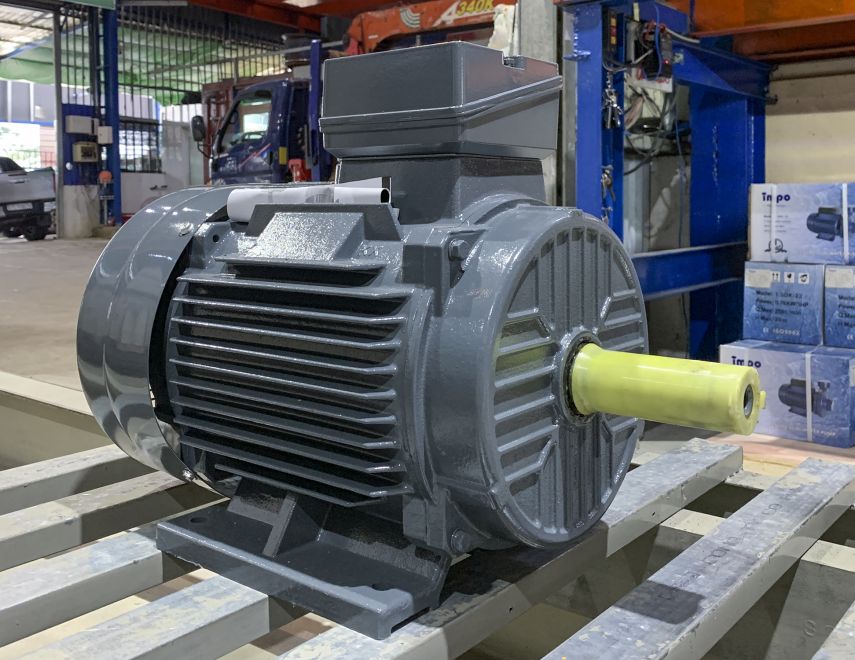

Sản phẩm xem tham khảo, được quay trực tiếp tại Công ty Tân Thành Tài
