MOTOR ĐIỆN 1 PHA TTT – Dòng 4 Cực (4P – 1500 Vòng/Phút) - VỎ GANG

- Motor điện 1 pha vỏ gang thương hiệu TTT – Tân Thành Tài là một trong những dòng động cơ bán chạy nhất tại Việt Nam, được tin dùng bởi các xưởng cơ khí, xưởng gỗ, hộ sản xuất và nhà thầu công trình. Với thiết kế vỏ gang dày, dây đồng 100% cấp F, bạc đạn C&U – Đức – Nhật, motor mang lại độ bền cao, khả năng chịu tải lớn và vận hành ổn định trong thời gian dài.

- Dòng motor 1 pha vỏ gang 4P (1500 vòng/phút) được tối ưu cho mô-men xoắn khỏe, phù hợp cho các máy cần lực kéo lớn, chạy đều, ít rung và không yêu cầu tốc độ quá cao.

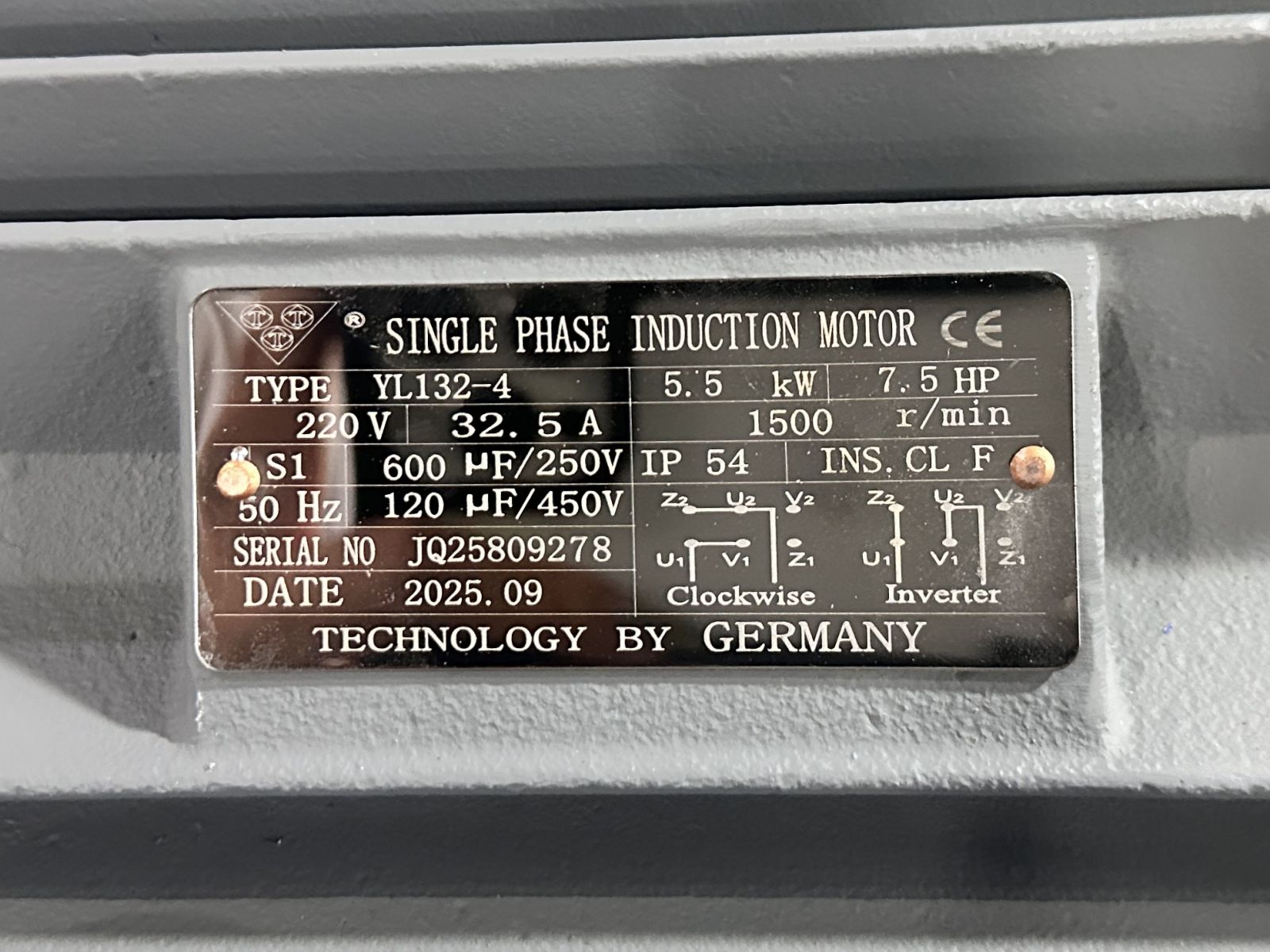

 2. THÔNG SỐ KỸ THUẬT MOTOR 5.5kW – 7.5HP 4P

- Công suất: 5.5 kW - 7.5 HP

- Điện áp: 220V – 1 pha

- Dòng định mức: 32.5A

- Sơ đồ đấu dây:

* 220V (Δ) Low Voltage

* 380V (Y) High Voltage (áp dụng khi chạy qua tụ hoặc biến áp)

- Mã motor: YL132-4

- Cấp chống nước: IP55

- Khối lượng: 42KG

3. THÔNG SỐ KÍCH THƯỚT MOTOR 5.5kW – 7.5HP 4P

Kích thước nhìn từ phía trước

- Chiều cao tâm trục đến chân đế: 132mm

- Chiều cao tổng thể: 290 mm

- Khoảng cách giữa hai chân đế: 215 mm

- Chiều rộng tổng chân đế: 260 mm

Kích thước ngang:

- Chiều dài toàn bộ motor (L tổng): 470 mm

- Chiều dài phần thân tới chân đế: 180 mm

- Khoảng cách lỗ bắt chân (theo chiều dọc): 145 mm

- Chiều cao tâm trục đến mặt đế: 80 mm

- Chiều cao tổng thể (H tổng – nhìn ngang): 230 mm

Kích thước trục motor

- Đường kính trục: 38 mm

- Chiều dài trục: 49.5 mm

- Kích thước then: Rộng 10 mm

- Độ lõm then (độ sâu rãnh): 41 mm

4 . CẤU TẠO CHI TIẾT

 4.1 Vỏ motor – làm bằng gang xám nguyên khối

• Chống va đập, cực bền trong môi trường công nghiệp.
• Tản nhiệt tốt hơn vỏ nhôm.
• Hạn chế biến dạng khi vận hành lâu dài.

 4.2 Dây đồng 100% – Cấp cách điện F

• Chịu nhiệt lên đến 155°C
• Chống cháy, chống chập
• Hiệu suất cao, tổn thất thấp
• Motor chạy mát hơn 5–10°C so với dây nhôm

4.3 Bạc đạn cao cấp C&U – Đức – Nhật

• Vòng bi chính xác cao
• Hoạt động êm, không ồn
• Tuổi thọ gấp 1.5–2 lần vòng bi thường
• Giảm ma sát – giúp motor chạy mát và bền hơn

4.4 Stato – roto chuẩn cân bằng động

• Stato lõi thép cán nguội kỹ thuật cao
• Roto nhôm đúc áp lực

→ Giúp motor chạy mượt, không rung, không giật.

4.5 Hộp điện lớn – dễ đấu nối

• Sơ đồ đấu rõ ràng
• Khay đấu rộng – dễ thao tác
• Vít đồng chống oxi hóa

4.6 Nắp trước – nắp sau gang đúc CNC

• Độ chính xác cao
• Giữ trục nằm đúng tâm, không bị lệch
• Tăng độ ổn định cực tốt khi tải nặng

4.7 Quạt tản nhiệt lớn

• Chất liệu composite siêu bền
• Lưu lượng gió lớn
• Giảm nhiệt nhanh, tránh quá tải

5. ƯU ĐIỂM VƯỢT TRỘI

- Siêu bền – chịu tải mạnh

Vỏ gang dày, dây đồng tốt, bạc đạn chất lượng cao.

- Vận hành êm – ít tiếng ồn

Nhờ roto chuẩn cân bằng động và vòng bi tốt.

- Khởi động mạnh – lực kéo lớn

Rất phù hợp cho:

• Máy nén khí
• Máy cưa, máy bào gỗ
• Máy trộn bê tông
• Máy ép – máy dập
• Quạt – băng tải

- Chạy mát – ít nóng

Hệ thống làm mát tối ưu, dây đồng cấp F.

- Tiết kiệm điện

Hiệu suất đạt chuẩn IE3 – IE2 – IE1.

- Dễ thay thế – sửa chữa

Motor 1 pha dùng phổ thông, linh kiện dễ tìm.

5. ỨNG DỤNG THỰC TẾ

 Trong xưởng cơ khí

• Máy mài
• Máy cắt
• Máy khoan
• Máy uốn – máy ép

Trong xưởng gỗ

• Máy cưa
• Máy bào
• Máy hút bụi công nghiệp

Trong sản xuất dân dụng

• Máy nén khí mini
• Máy bơm nước
• Máy cắt sắt
• Máy trộn

 Trong chăn nuôi – nông nghiệp

• Máy trộn thức ăn
• Máy nghiền bột
• Đảo trộn nguyên liệu
• Băng tải thực phẩm

 Trong ngành xây dựng

• Máy trộn bê tông
• Máy nâng vật liệu
• Quạt công nghiệp

 6. SƠ ĐỒ ĐẤU ĐIỆN 1 PHA 220V

Khi sử dụng điện 220V (Δ) – Low Voltage

- Các đầu dây U1 – U2, V1 – V2, W1 – W2 được đấu theo sơ đồ tam giác.

- Sử dụng tụ ngậm và tụ đề theo tiêu chuẩn công suất.

Khi dùng điện 380V (Y) – High Voltage

- Đấu theo hình sao Y.

- Thường dùng khi chạy qua biến áp hoặc bộ đổi nguồn.

 7. BẢO TRÌ VÀ BẢO DƯỠNG

✔ Vệ sinh định kỳ

• Thổi bụi lỗ gió
• Vệ sinh hộp điện
• Lau sạch đầu trục và lớp bám dầu

✔ Kiểm tra vòng bi

• Nếu nghe tiếng kêu → thay vòng bi C&U / NSK / SKF
• Không bôi dầu mỡ vào bạc đạn kín

✔ Kiểm tra tụ

• Tụ nổ → motor yếu → thay ngay

✔ Kiểm tra dòng tải

• Nếu dòng vượt định mức → máy đang quá tải

 8. ƯU ĐIỂM KHI CHỌN MUA MOTOR TẠI TÂN THÀNH TÀI

* Hàng được kiểm định – CO CQ đầy đủ

* Chất lượng cao – bảo hành rõ ràng

* Motor bền – đúng công suất – không hao điện

* Tem QR chống giả, truy xuất thông tin

* Giá tốt hơn nhiều so với hàng nhập

* Sẵn kho từ 0.5HP → 7.5HP

9. Motor 1 Pha Vỏ Gang TTT Là Sự Lựa Chọn Tối Ưu

Nếu bạn đang tìm một dòng motor:

Chạy khỏe – bền – đúng công suất

Phù hợp điện 1 pha 220V

Chịu tải tốt – ít rung – ít nóng

→ Thì motor vỏ gang 4P của TTT là lựa chọn hàng đầu cho mọi hệ thống máy móc dân dụng và công nghiệp nhẹ.
