Model: Y3-112M-4
Công suất: 4 kW - 5.5 HP
Điện áp: 380 V / 660V
Dòng điện: 8.7 A / 5.0 A
Tốc độ quay: 1440 vòng/phút (4P)
Tần số: 50 Hz
Hộp số giảm tốc: CHF50-3.7 - Tỷ số truyền: 1:20
- THÔNG TIN CHI TIẾT

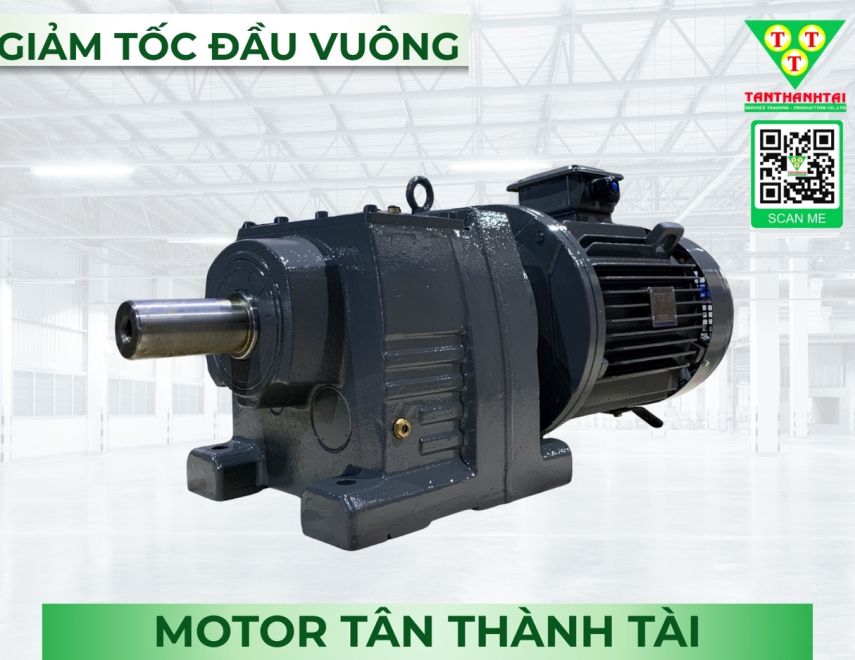

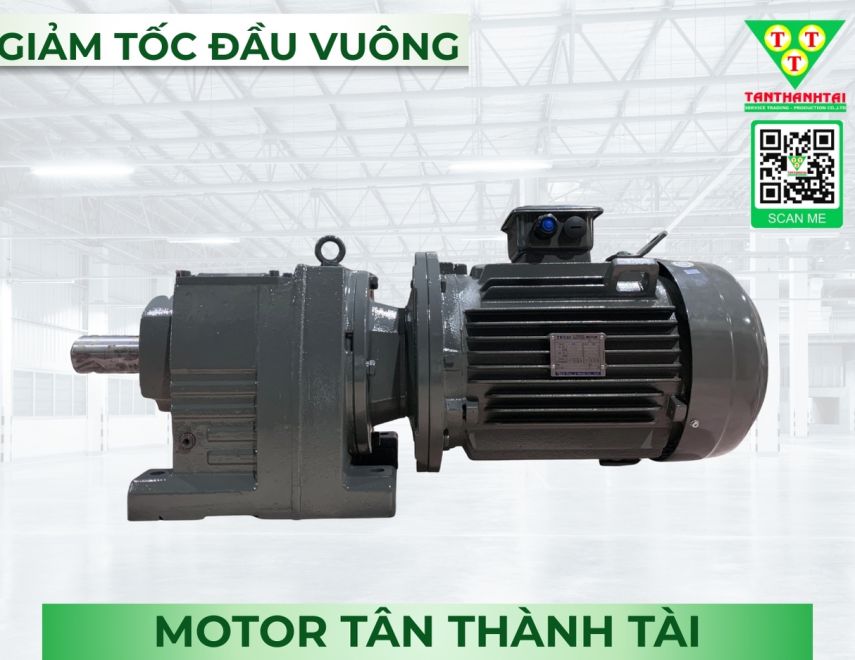

BỘ HỘP SỐ GIẢM TỐC 4KW – 5.5HP – TỶ SỐ TRUYỀN 1:30
GIỚI THIỆU TỔNG QUAN
Bộ hộp số giảm tốc là tổ hợp motor điện mặt bích B5 kết hợp hộp số giảm tốc, giúp giảm tốc độ quay của motor và tăng mô-men xoắn đầu ra. Sản phẩm được sử dụng rộng rãi trong các hệ thống băng tải, máy khuấy, máy đóng gói, máy cơ khí và dây chuyền sản xuất công nghiệp.
Với thiết kế đồng bộ, bộ giảm tốc giúp vận hành ổn định, lắp đặt gọn gàng và tiết kiệm không gian, phù hợp cho nhiều ứng dụng tải trung bình đến tải nặng.
1. THÔNG SỐ KỸ THUẬT
???? Thông số motor điện mặt bích B5
- Loại motor: Motor điện xoay chiều 3 pha
- Kiểu lắp: Mặt bích B5
- Model: Y3-112m-4
- Công suất: 4 kW - 5.5 HP
- Điện áp: 380 V / 660V
- Dòng điện: 8.7 A / 5.0 A
- Tốc độ quay: 1440 vòng/phút
- Số cực: 4 cực
- Tần số: 50 Hz
- Hệ số công suất: 0.81
- Cấp cách điện: F
- Cấp bảo vệ: IP55
- Trọng lượng motor: 41 kg
- Công nghệ: Technology by Germany
???? Thông số hộp số giảm tốc
- Loại hộp số: Hộp số giảm tốc
- Model: CHF50-3.7
- Tỷ số truyền: 1 : 20
- Kiểu lắp: Mặt bích motor B5
- Độ ồn: Thấp, vận hành êm
- Năm sản xuất: 03/2022
2. CẤU TẠO CHI TIẾT
Bộ hộp số giảm tốc gồm các bộ phận chính:
- Motor điện 3 pha mặt bích B5
- Hộp số giảm tốc trục vít
- Trục vít bằng thép hợp kim tôi cứng
- Bánh vít bằng đồng hoặc hợp kim chịu mài mòn
- Vỏ hộp số gang đúc chắc chắn
- Bạc đạn chịu tải
- Phớt dầu chống rò rỉ
- Bu lông, ốc liên kết đồng bộ
3. CẤU TẠO PHỤ TÙNG
- Trục motor
- Trục vít
- Bánh vít
- Bạc đạn (vòng bi)
- Phớt dầu
- Nắp chặn
- Vỏ hộp số
- Mặt bích lắp motor
Các phụ tùng được gia công chính xác, dễ bảo trì và thay thế.
4. ƯU ĐIỂM NỔI BẬT
- Kết hợp đồng bộ motor B5 và hộp số, lắp đặt nhanh
- Giảm tốc mạnh, tăng mô-men xoắn hiệu quả
- Vận hành êm, độ rung và tiếng ồn thấp
- Kết cấu chắc chắn, độ bền cao
- Phù hợp nhiều môi trường làm việc công nghiệp
- Dễ thay thế motor hoặc hộp số khi cần
5. ỨNG DỤNG THỰC TẾ
Bộ hộp số giảm tốc được ứng dụng rộng rãi trong:
- Băng tải công nghiệp
- Máy trộn, máy khuấy
- Máy đóng gói, chiết rót
- Dây chuyền sản xuất tự động
- Máy cơ khí chế tạo
- Hệ thống nâng hạ, con lăn
