Giảm tốc đâu vuông + TECO mặt bích 11kW - 15HP - 1:30

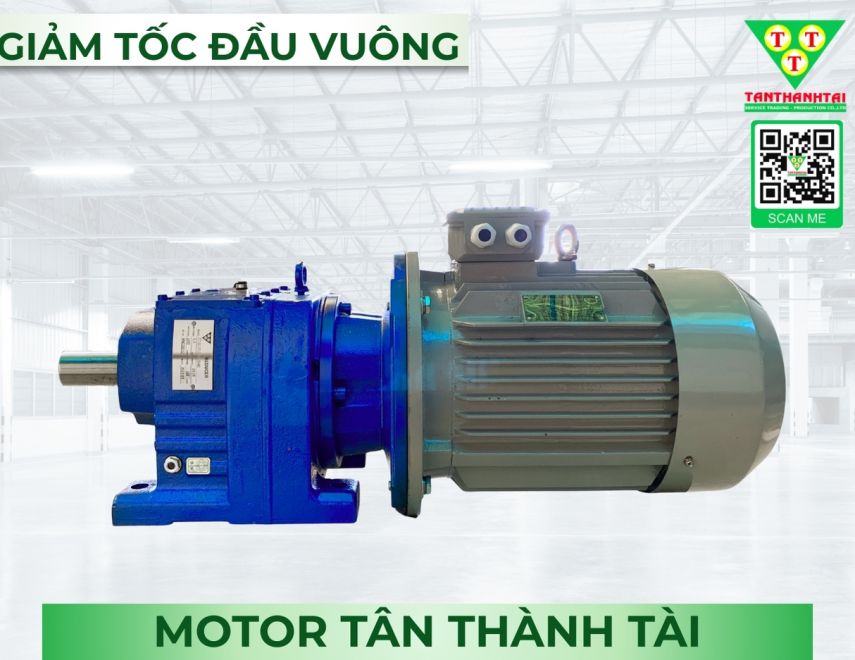

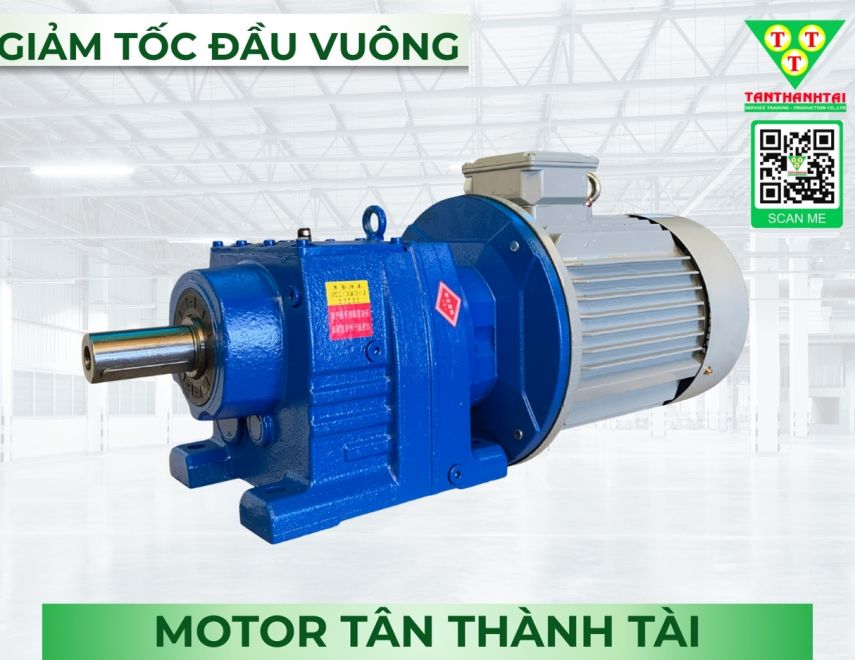

Bộ Motor Giảm Tốc Đầu Vuông 11kW – 15HP. Tỷ số truyền 1/30 | Motor TECO mặt bích

Giới thiệu tổng quan

Giải pháp truyền động mạnh mẽ – bền bỉ – vận hành ổn định

Trong các hệ thống truyền động công nghiệp như băng tải, máy khuấy, máy trộn, máy ép, xưởng gỗ, xưởng cơ khí, việc lựa chọn một bộ motor giảm tốc phù hợp công suất và tốc độ là yếu tố quyết định hiệu quả vận hành lâu dài.
Bộ motor TECO 11kW kết hợp hộp giảm tốc tỉ số truyền 27.5 do Tân Thành Tài cung cấp là lựa chọn tối ưu cho các ứng dụng tải nặng, làm việc liên tục.

I. Thông tin motor điện TECO 3 pha 11kW – 15HP

Motor sử dụng là motor điện TECO – High Efficiency, thương hiệu uy tín, được sử dụng rộng rãi trong công nghiệp.

+ Thông số kỹ thuật motor TECO:

Công suất: 11kW - 15HP

Điện áp: 3 pha 380–415V

Tần số: 50Hz

Số cực: 4 Pole

Tốc độ: ~1465 vòng/phút

Dòng điện: 21.5 – 19.7 A

Cấp cách điện: Class F

Cấp bảo vệ: IP55

Tiêu chuẩn: IEC 60034

Chế độ làm việc: CONT (liên tục)

Trọng lượng motor: ~94 kg

=> Motor chạy êm, ổn định, phù hợp cho các hệ thống cần hoạt động lâu dài, ít bảo trì.

II. Thông tin hộp giảm tốc 11kW – Tỉ số truyền 1/30

Hộp giảm tốc đi kèm được thiết kế chắc chắn, tối ưu cho tải nặng và môi trường công nghiệp.

+ Thông số kỹ thuật hộp giảm tốc:

Công suất đầu vào: 11kW

Tốc độ đầu vào: 1460 vòng/phút

Tỉ số truyền: i = 27.5 ~ 30

Tốc độ đầu ra: ~53 vòng/phút

Kiểu hộp số: Truyền động bánh răng

Kết cấu: Vỏ gang dày, chịu lực tốt

Năm sản xuất: 2024

=> Giảm tốc mạnh, moment xoắn lớn, phù hợp tải nặng, hạn chế rung lắc khi vận hành.

III. Bản vẽ kích thước motor TECO khung 160M – 11kW

Motor TECO 11kW sử dụng khung 160M, phù hợp lắp đặt cho đa số hộp giảm tốc size R97 và các hệ truyền động công nghiệp.

 + Kích thước cơ bản (theo tiêu chuẩn IEC – khung 160M):

Chiều dài tổng (L3): ~524 mm

Chiều cao tâm trục (G): 330 mm

Khoảng cách chân đế (L2): 126 mm

Đường kính trục: Ø42 mm

Ren đầu trục: M20

=> Thiết kế chuẩn IEC, dễ thay thế motor khác cùng khung, thuận tiện bảo trì và nâng cấp.

+ Hộp giảm tốc R97:

Kết cấu dạng đồng trục – bánh răng xoắn

Kích thước tổng thể thay đổi theo tỉ số truyền và kiểu lắp

Trục ra thiết kế chịu tải cao, phù hợp lắp puly, nhông xích, khớp nối

Vỏ gang đúc dày, đảm bảo độ cứng vững khi làm việc tải nặng

=> Nhờ thiết kế chuẩn IEC, bộ motor giảm tốc R97 11kW dễ dàng thay thế motor cùng khung, thuận tiện căn chỉnh đồng trục và bảo trì trong quá trình sử dụng.

IV. Bảng tỉ số truyền & tốc độ trục ra – Hộp giảm tốc R97 (11kW)

Hộp giảm tốc R97 công suất 11kW, sử dụng với động cơ 4 cực tốc độ đầu vào khoảng 1450–1470 rpm.

Dải tỉ số truyền từ i = 6.2 đến i = 42.72, cho tốc độ trục ra tương ứng từ 235 rpm đến 34 rpm.

Khi tăng tỉ số truyền:

• Tốc độ trục ra giảm
• Momen xoắn tăng

Momen xoắn đầu ra dao động từ khoảng 419 Nm đến 2889 Nm, tùy theo tỉ số truyền.
Hệ số phục vụ (Service Factor) giảm dần khi tỉ số truyền tăng, phù hợp cho các ứng dụng tải trung bình đến tải nặng, làm việc liên tục.

Tỉ số i = 27.54 cho tốc độ trục ra khoảng 53 rpm, momen xoắn khoảng 1863 Nm, là cấu hình thường dùng cho băng tải, máy trộn, máy khuấy tải nặng.

V. Hệ số phục vụ

Hệ số phục vụ (SF) là hệ số cho phép động cơ chịu quá tải trong thời gian dài mà không gây hư hỏng.

Service Factor (SF) cho biết mức độ chịu tải thực tế của hộp giảm tốc so với tải định mức.
SF càng cao → chịu tải tốt hơn, phù hợp tải nặng, làm việc liên tục, khởi động nhiều.
SF thấp → phù hợp tải ổn định, vận hành nhẹ.

=>  Chọn đúng Service Factor giúp hộp giảm tốc không quá tải, chạy mát, bền và ổn định lâu dài.

VI. Đặc điểm nổi bật

Bộ motor giảm tốc R97 công suất 11kW được thiết kế cho tải trung bình đến tải nặng, yêu cầu momen xoắn lớn và vận hành ổn định.

Hộp giảm tốc sử dụng bánh răng xoắn, truyền động êm, giảm rung và tiếng ồn khi làm việc liên tục. Vỏ gang đúc chắc chắn, chịu lực tốt, phù hợp môi trường công nghiệp.

Dải tỉ số truyền rộng (6.2 – 42.72) cho phép linh hoạt lựa chọn tốc độ trục ra từ 235 đến 34 vòng/phút, đáp ứng nhiều ứng dụng khác nhau.

Service Factor phù hợp tải nặng, giúp hạn chế quá tải, giảm sinh nhiệt và tăng tuổi thọ bánh răng, bạc đạn.

Thiết kế chuẩn IEC, dễ lắp đặt, thay thế và bảo trì.

VII. Ứng dụng thực tế

+ Motor giảm tốc R97 – công suất 11kW được sử dụng rộng rãi trong các hệ thống truyền động công nghiệp nhờ khả năng tải khỏe – chạy ổn định – làm việc liên tục.

Băng tải công nghiệp: băng tải vật liệu xây dựng, băng tải than, cát, đá, băng tải trong nhà máy gỗ, bao bì, thực phẩm

Hệ thống nâng – hạ: tời kéo, palang, thang nâng hàng, bàn nâng thủy lực

Ngành xử lý môi trường: máy khuấy, máy trộn bùn, bể xử lý nước thải

Ngành chế biến: máy trộn nguyên liệu, máy nghiền, máy cán, máy ép

Ngành sản xuất tự động: dây chuyền lắp ráp, hệ thống truyền động liên tục

Cơ khí – chế tạo máy: truyền động nhông xích, puly, trục vít tải

=> Phù hợp với các ứng dụng cần mô-men xoắn lớn, vận hành êm, độ bền cao, làm việc tốt trong môi trường bụi, ẩm, tải nặng.

VIII. Thông tin liên hệ

CÔNG TY TNHH SX TM - DV TÂN THÀNH TÀI
Chuyên cung cấp: motor điện, motor giảm tốc, máy phát điện, đầu phát điện, máy bơm nước chính hãng.

• Hotline: 0916 600 400 – 0943 500 600
• Website: tanthanhtai.com

Giao hàng toàn quốc – Tư vấn đúng tải, đúng ứng dụng
