Công suất: 2.2kW – 3HP
Điện áp hoạt động : ( 220/380V ) - 3 pha / 50Hz
Dòng điện định mức : 9.7 / 5.6 A
Tốc độ quay : 1445 vòng/phút (4P)
Hiệu suất năng lượng : IE1 – 79.7%
- THÔNG TIN CHI TIẾT
MOTOR HYOSUNG 2.2kW / 3HP – ĐỘNG CƠ ĐIỆN 3 PHA 4 CỰC – CHUẨN CÔNG NGHỆ HÀN QUỐC
Giới thiệu thương hiệu HYOSUNG
HYOSUNG Heavy Industries là tập đoàn công nghiệp hàng đầu Hàn Quốc, chuyên sản xuất động cơ điện, máy biến áp, thiết bị công nghiệp và hệ thống năng lượng.
Tại Việt Nam, Motor Hyosung được lắp ráp tại nhà máy Hyosung Đồng Nai theo tiêu chuẩn kỹ thuật quốc tế IEC, kế thừa toàn bộ công nghệ và quy trình quản lý chất lượng của tập đoàn HYOSUNG Hàn Quốc.
.png)

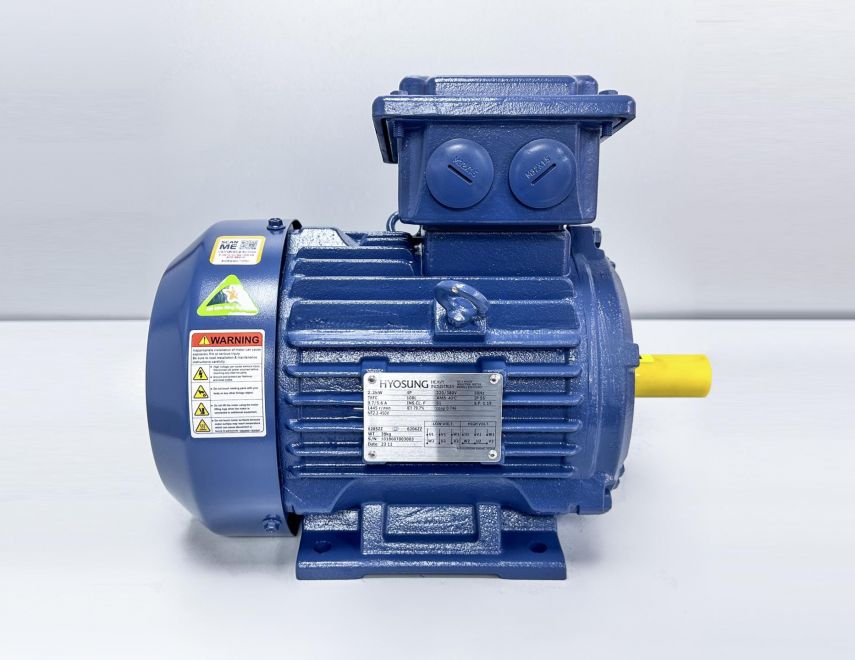

Giới thiệu sản phẩm Motor HYOSUNG 2.2kW - 3HP

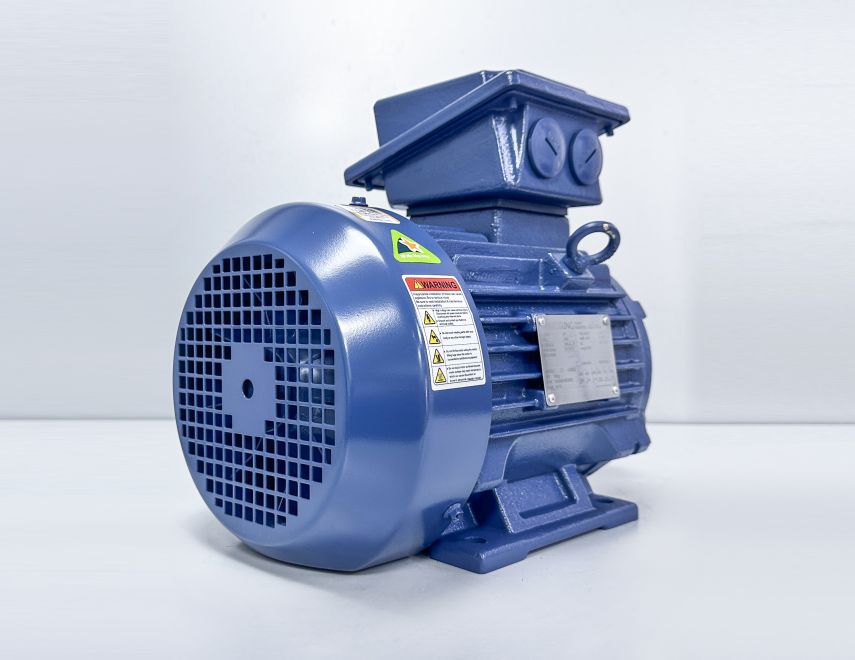

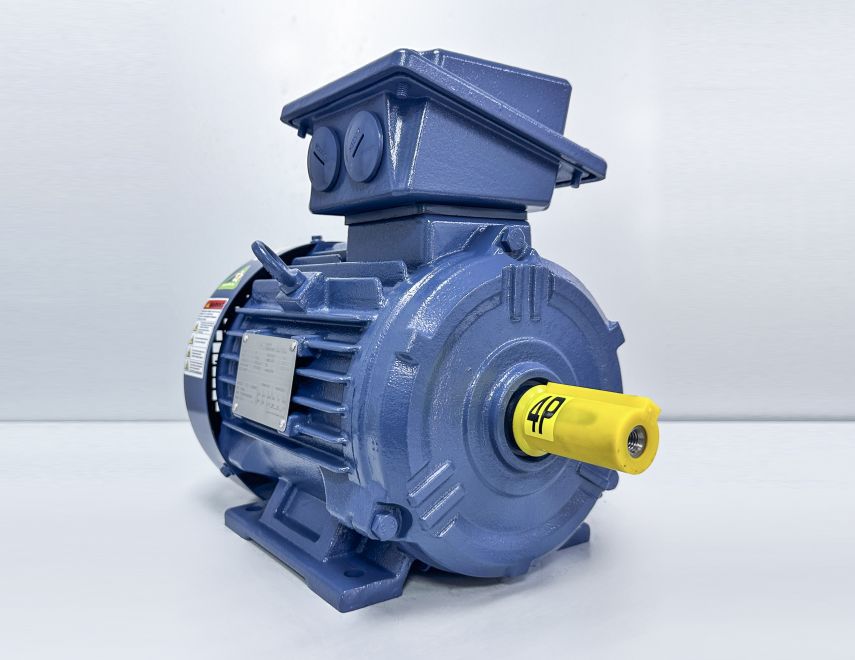

Motor Hyosung 2.2kW (3HP) là dòng động cơ điện 3 pha cảm ứng – 4 cực (4P), tốc độ quay 1445 vòng/phút, được thiết kế cho các ứng dụng tải trung bình – nặng trong công nghiệp.
Động cơ có vỏ TEFC (Totally Enclosed Fan Cooled) – kín hoàn toàn, có quạt làm mát cưỡng bức phía sau giúp tăng tuổi thọ và hiệu suất hoạt động.
Sản phẩm đạt tiêu chuẩn IE1 – Hiệu suất năng lượng quốc tế 79.7%, cấp cách điện F, cấp bảo vệ IP55, đảm bảo vận hành bền bỉ trong môi trường làm việc nhiều bụi, độ ẩm hoặc nhiệt độ cao.
Thông số kỹ thuật chi tiết Motor Hyosung 2.2kW
|
Thông số |
Dữ liệu |
|---|---|
|
Model |
NT2.2-450V |
|
Công suất danh định |
2.2kW – 3HP |
|
Điện áp hoạt động |
220/380V – 3 pha – 50Hz |
|
Dòng điện định mức |
9.7 / 5.6 A |
|
Tốc độ quay |
1445 vòng/phút (4P) |
|
Hiệu suất năng lượng |
IE1 – 79.7% |
|
Kiểu vỏ |
TEFC – Kín quạt làm mát cưỡng bức |
|
Cấp cách điện |
F (chịu nhiệt đến 155°C) |
|
Cấp bảo vệ |
IP55 – Chống bụi và tia nước |
|
Kiểu làm việc |
S1 – Làm việc liên tục |
|
Hệ số tải (S.F) |
1.15 – Chịu tải quá 15% trong thời gian ngắn |
|
Hệ số công suất (cosφ) |
0.746 |
|
Ổ bi |
6205ZZ (đầu trục) / 6206ZZ (đuôi trục) |
|
Trọng lượng |
38 kg |
|
Nhiệt độ môi trường tối đa |
40°C |
|
Kích cỡ khung (Frame size) |
100L |
|
Xuất xứ |
HYOSUNG Đồng Nai – Việt Nam |
|
Năm sản xuất |
2023 |
.jpg)

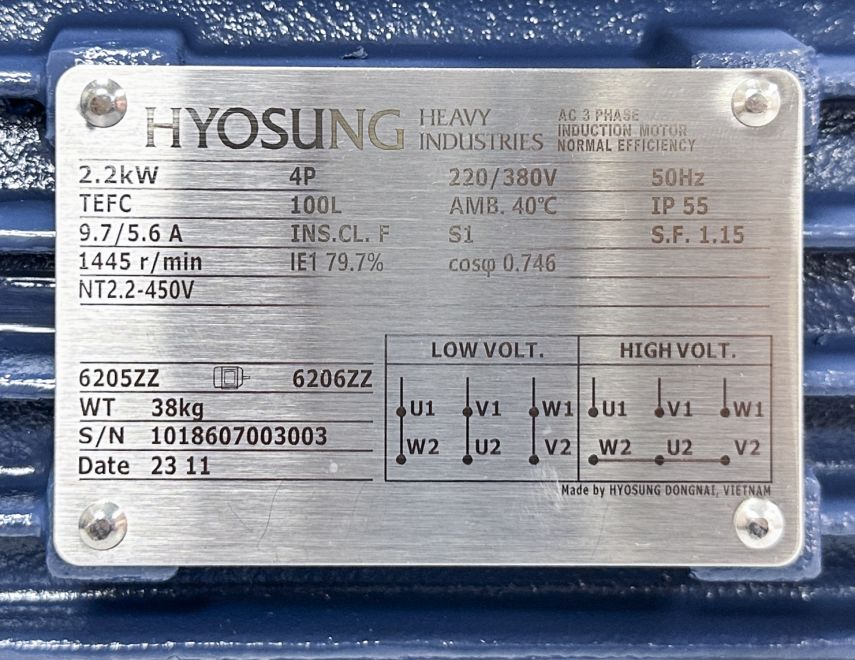

Sơ đồ đấu dây Motor Hyosung 2.2kW
|
Mức điện áp |
Kiểu đấu dây |
Cách nối |
|---|---|---|
|
220V (thấp áp) |
Tam giác – Δ |
U1–W2, V1–U2, W1–V2 |
|
380V (cao áp) |
Sao – Y |
U2–V2–W2 nối chung, cấp nguồn U1–V1–W1 |
Ghi chú:
- Dòng điện 220V nên dùng đấu tam giác (Δ).
- Dòng điện 380V nên dùng đấu sao (Y) để giảm dòng khởi động và bảo vệ thiết bị.

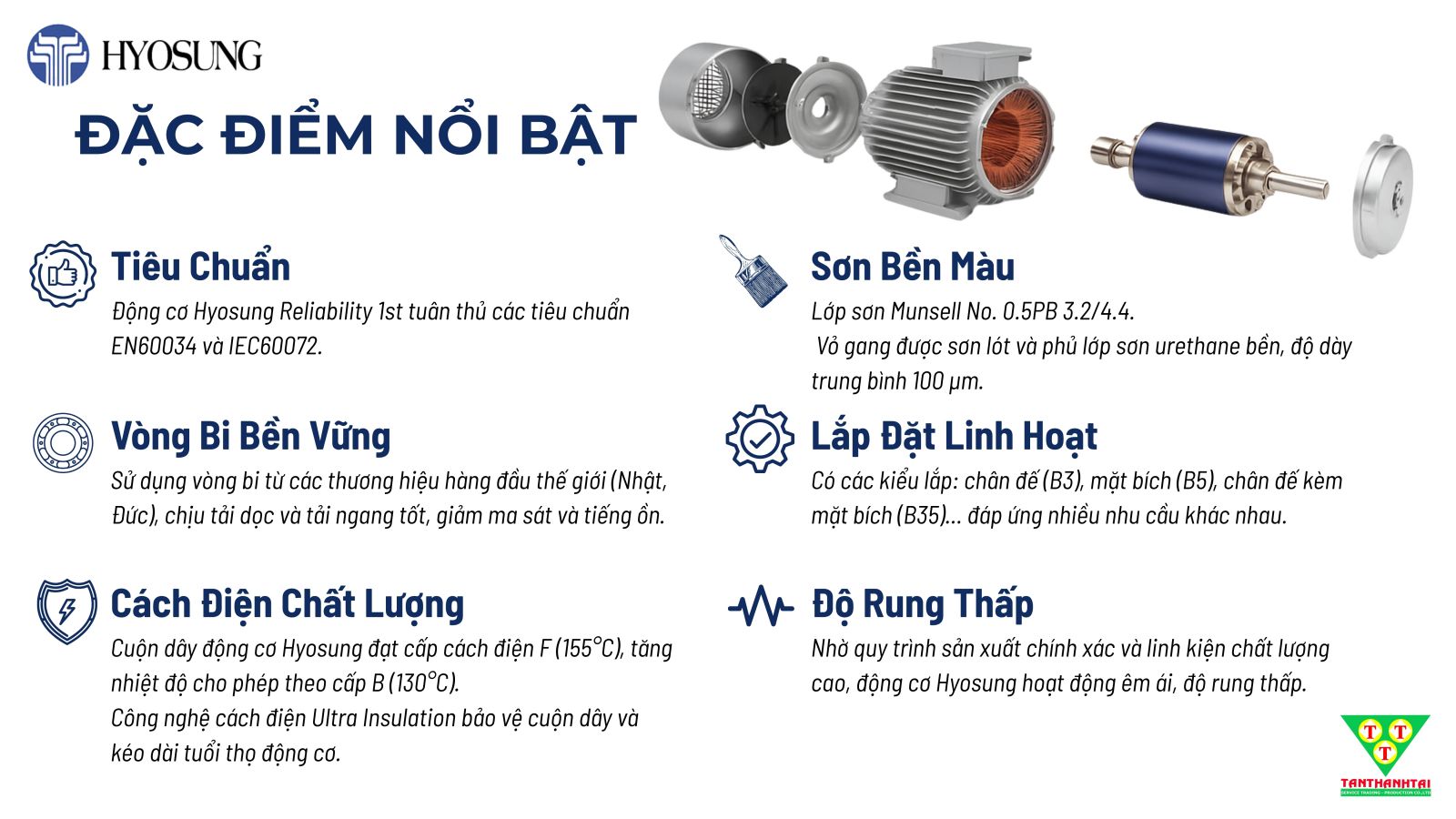

Cấu tạo động cơ
- Vỏ motor: Gang đúc nguyên khối, sơn tĩnh điện chống ăn mòn.
- Rotor – stator: Lõi thép kỹ thuật điện, quấn dây đồng 100%.
- Ổ bi: NSK/NTN loại kín, bôi trơn sẵn, hoạt động êm, tuổi thọ cao.
- Quạt gió: Nhựa chịu nhiệt, thiết kế cánh xoắn giúp tản nhiệt tốt.
- Hộp cực điện: Thiết kế dễ đấu nối, có ron chống bụi và nước.
- Sơn phủ: Sơn epoxy hai lớp, bền màu, chống rỉ sét trong môi trường ẩm hoặc công nghiệp nặng.

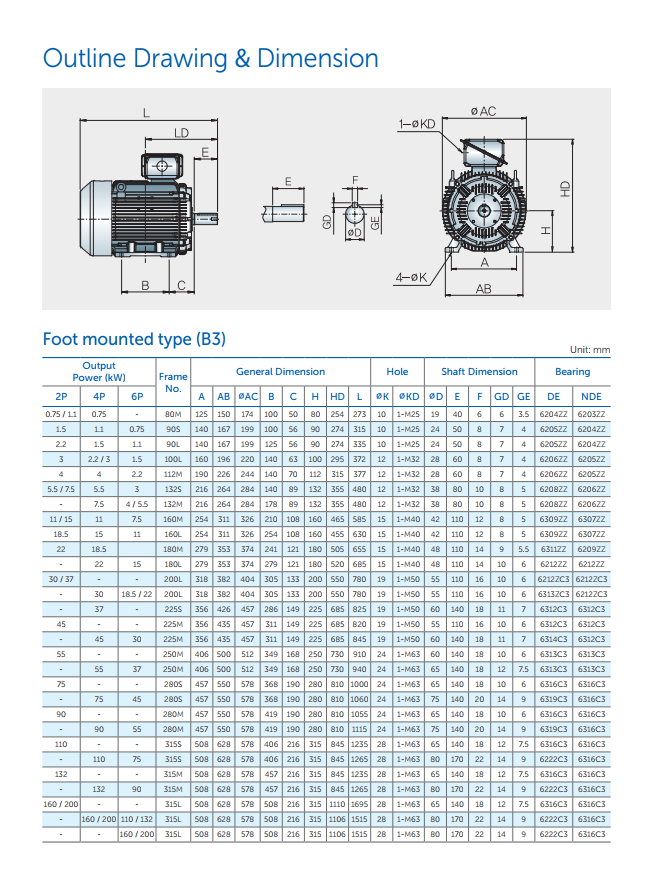

KIỂU LẮP CHÂN ĐẾ
.png)

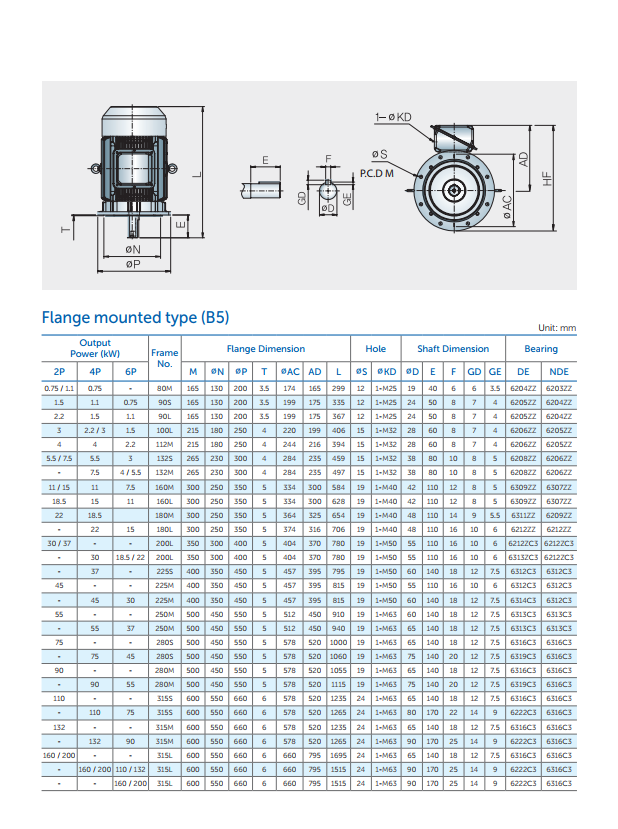

KIỂU LẮP MẶT BÍCH:
.png)
Ưu điểm nổi bật
- Vận hành êm, độ rung thấp, tiết kiệm điện năng.
- Bền bỉ, chịu tải tốt, làm việc liên tục 24/24.
- Vỏ gang chắc chắn, tản nhiệt nhanh, tuổi thọ cao.
- Hiệu suất ổn định, đạt tiêu chuẩn IEC – IE1.
- Dễ dàng lắp đặt, thay thế, tương thích kích thước IEC tiêu chuẩn.
Ứng dụng phổ biến
Motor Hyosung 2.2kW được dùng trong nhiều lĩnh vực công nghiệp và dân dụng như:
- Hệ thống bơm nước, bơm PCCC, bơm tăng áp.
- Quạt công nghiệp, máy hút, máy nén khí nhỏ.
- Băng tải, máy trộn, máy nghiền, máy ép.
- Máy gia công cơ khí: tiện, phay, mài, cưa.
- Dây chuyền sản xuất trong nhà máy chế biến, dệt, nhựa, gỗ, thực phẩm, hóa chất.
Lý do nên chọn Motor HYOSUNG
- Sản xuất bởi HYOSUNG – công nghệ Hàn Quốc, chất lượng đồng đều.
- Được cấp CO – CQ chính hãng, đáp ứng tiêu chuẩn xuất xưởng và lắp đặt công nghiệp.
- Bảo hành chính hãng, phụ tùng thay thế sẵn có tại Việt Nam.
- Thích hợp thay thế các dòng motor Teco, ABB, Siemens, WEG, ATT, Mitsubishi,...
Motor HYOSUNG 2.2kW – Giải pháp tối ưu cho độ bền, hiệu suất và chi phí vận hành.
