Công suất: 4kW – 5.5HP
Điện áp: 380V – 3 pha – 50Hz
Dòng điện định mức: 9.4 A
Tốc độ quay: 1435 vòng/phút (4P)
Hiệu suất năng lượng: IE1 – 83.1%
Cấp bảo vệ: IP55 – Chống bụi và tia nước
Trọng lượng: 45 kg
Kích cỡ khung (Frame size): 112M
- THÔNG TIN CHI TIẾT
MOTOR HYOSUNG 4kW (5.5HP) – ĐỘNG CƠ ĐIỆN 3 PHA 4 CỰC – HIỆU SUẤT CAO, CHUẨN CÔNG NGHỆ HÀN QUỐC
Giới thiệu thương hiệu HYOSUNG
HYOSUNG Heavy Industries là tập đoàn công nghiệp hàng đầu Hàn Quốc, chuyên về động cơ điện, máy biến áp, thiết bị cơ điện và hệ thống năng lượng.
Với hơn 50 năm kinh nghiệm trong ngành cơ điện, HYOSUNG được tin dùng tại hơn 60 quốc gia.
Tại Việt Nam, HYOSUNG Trực tiếp sản xuất và lắp ráp động cơ theo tiêu chuẩn quốc tế IEC, bảo đảm chất lượng đồng đều, hiệu suất cao và độ bền vượt trội.
.png)

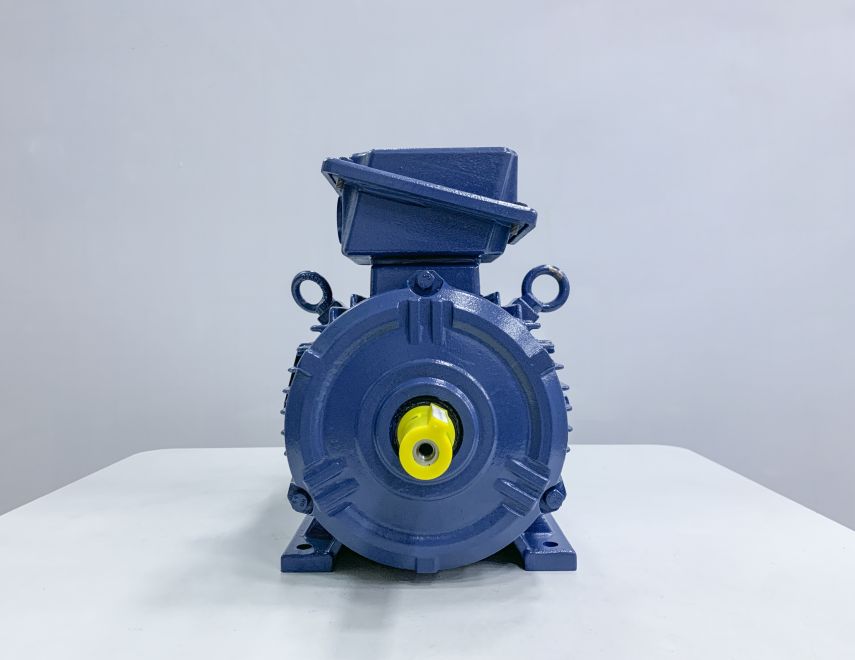

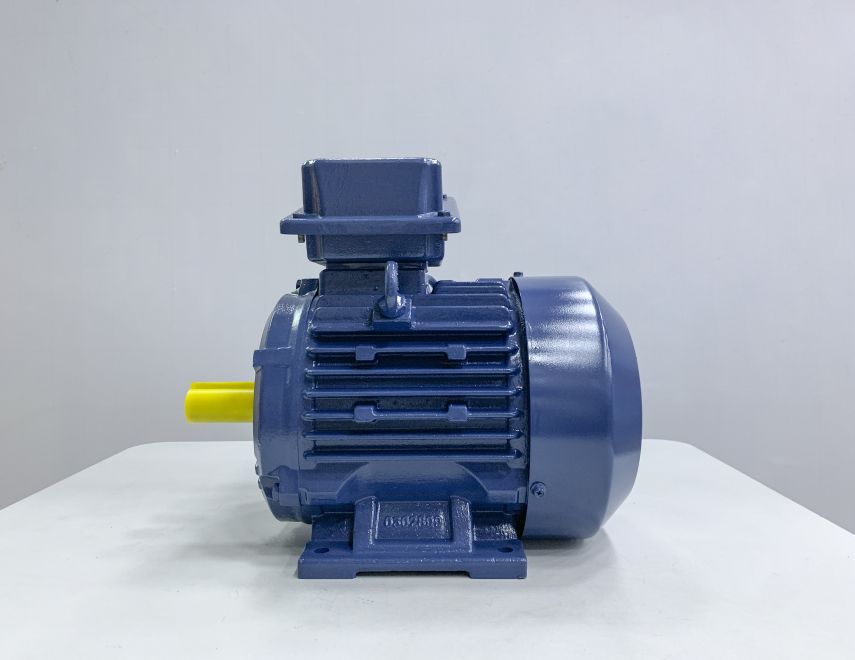

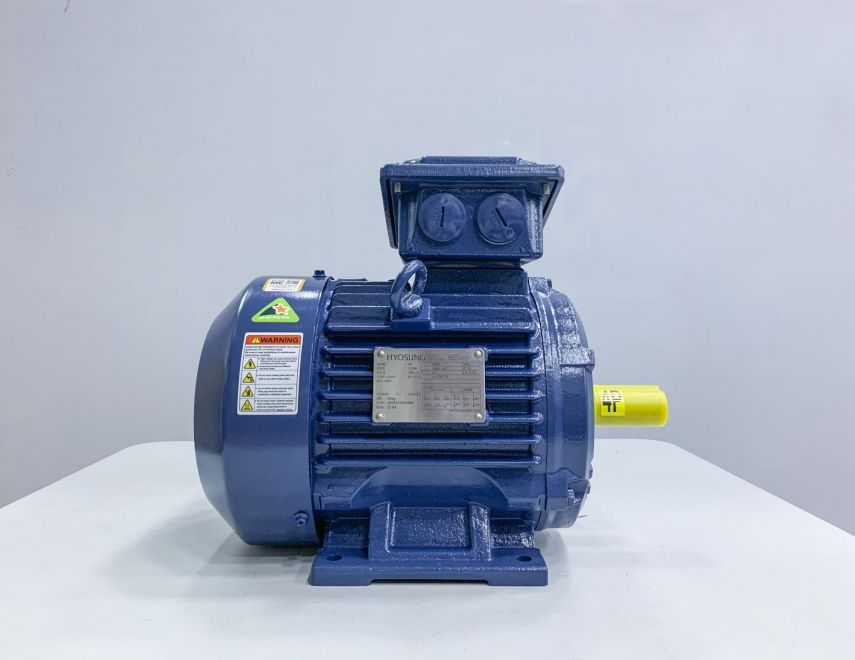

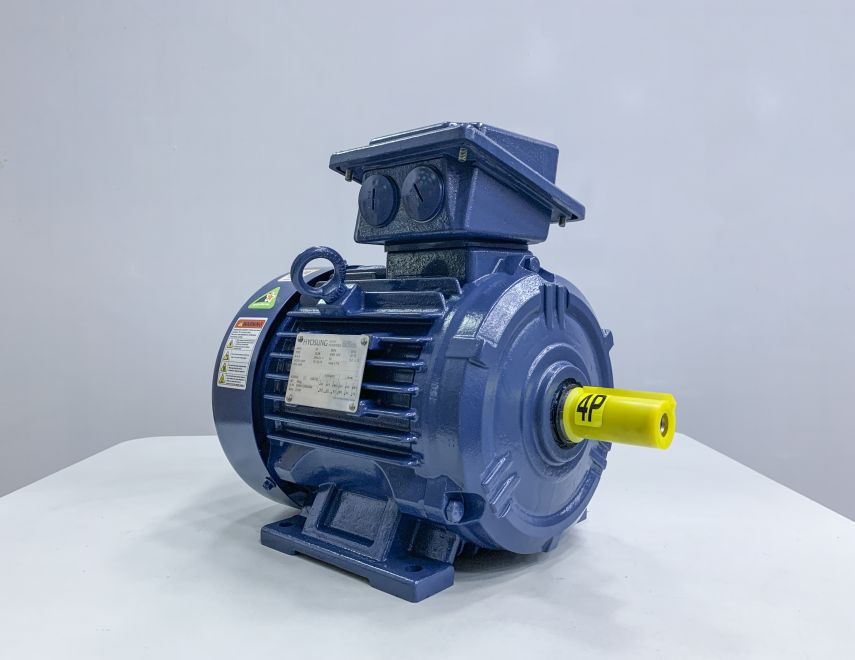

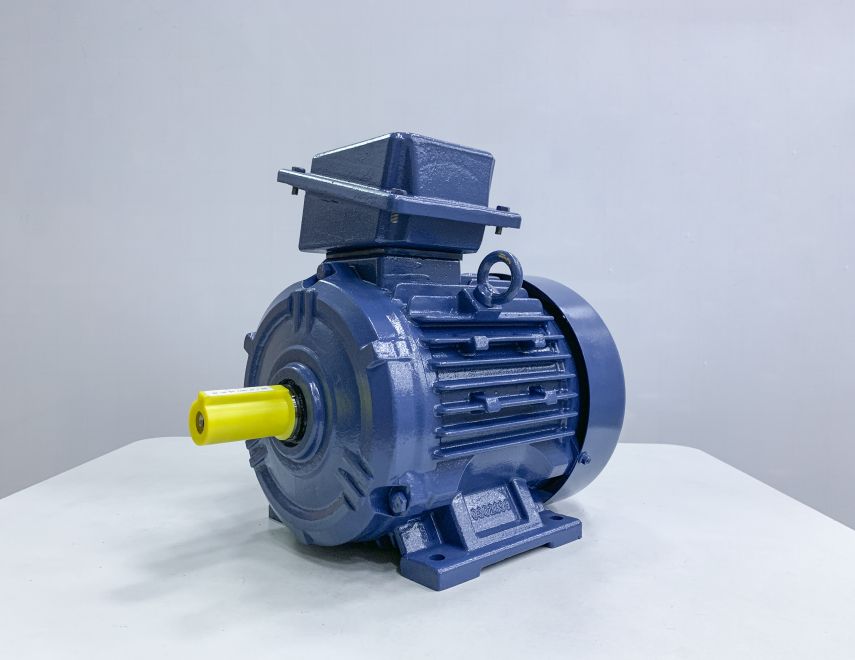

Giới thiệu sản phẩm Motor HYOSUNG 4kW (5.5HP)
Motor HYOSUNG 4kW (5.5HP) là dòng động cơ cảm ứng 3 pha – 4 cực (4P), tốc độ quay 1435 vòng/phút, được thiết kế tối ưu cho các ứng dụng tải trung bình – nặng như băng tải, máy nén khí, máy bơm công nghiệp, máy trộn, máy nghiền,…
Động cơ sử dụng vỏ TEFC – Totally Enclosed Fan Cooled, nghĩa là vỏ kín hoàn toàn, có quạt làm mát cưỡng bức bên ngoài giúp motor hoạt động liên tục, bền bỉ trong môi trường công nghiệp bụi hoặc ẩm.
Sản phẩm đạt hiệu suất IE1 – 83.1%, cấp bảo vệ IP55, cấp cách điện F, chế độ làm việc S1 (liên tục) – tiêu chuẩn kỹ thuật quốc tế cho độ bền và an toàn vận hành.

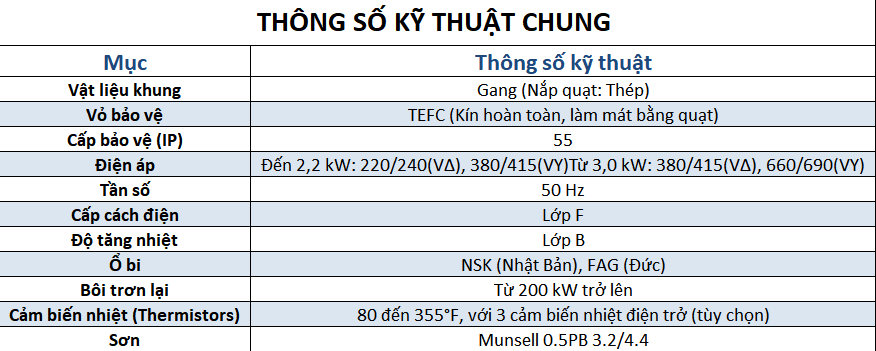

Thông số kỹ thuật chi tiết Motor HYOSUNG 4kW
|
Thông số |
Dữ liệu |
|---|---|
|
Model |
NT4-450V |
|
Công suất danh định |
4kW – 5.5HP |
|
Điện áp hoạt động |
380V – 3 pha – 50Hz |
|
Dòng điện định mức |
9.4 A |
|
Tốc độ quay |
1435 vòng/phút (4P) |
|
Hiệu suất năng lượng |
IE1 – 83.1% |
|
Hệ số công suất (cosφ) |
0.774 |
|
Kiểu vỏ motor |
TEFC – Kín quạt làm mát cưỡng bức |
|
Cấp cách điện |
F – chịu nhiệt đến 155°C |
|
Cấp bảo vệ |
IP55 – Chống bụi và tia nước |
|
Chế độ làm việc |
S1 – Làm việc liên tục |
|
Hệ số tải (S.F) |
1.15 – Chịu tải vượt 15% trong thời gian ngắn |
|
Ổ bi |
6206ZZ (đầu trục) / 6207ZZ (đuôi trục) |
|
Trọng lượng |
45 kg |
|
Nhiệt độ môi trường tối đa |
40°C |
|
Kích cỡ khung (Frame size) |
112M |
|
Xuất xứ |
HYOSUNG – Việt Nam |
|
Năm sản xuất |
2023 |
Sơ đồ đấu dây Motor Hyosung 4kW
|
Trạng thái |
Kiểu đấu dây |
Cách nối |
|---|---|---|
|
Khởi động (Y-Start) |
Sao – Y |
Nối chung U2 – V2 – W2 |
|
Vận hành (Δ-Run) |
Tam giác – Δ |
U1–W2, V1–U2, W1–V2 |
Hướng dẫn:
- Dùng khởi động sao – tam giác (Y–Δ) để giảm dòng khởi động khi motor công suất từ 4kW trở lên.
- Trong vận hành, motor chuyển sang tam giác (Δ) để hoạt động đủ tải, đảm bảo công suất định mức.

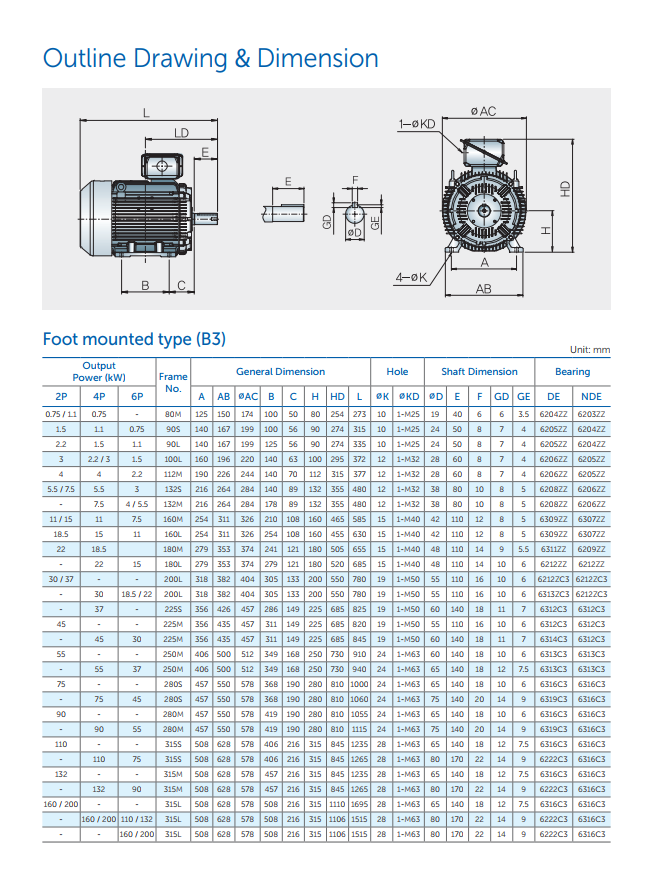

KIỂU LẮP CHÂN ĐẾ:
.png)

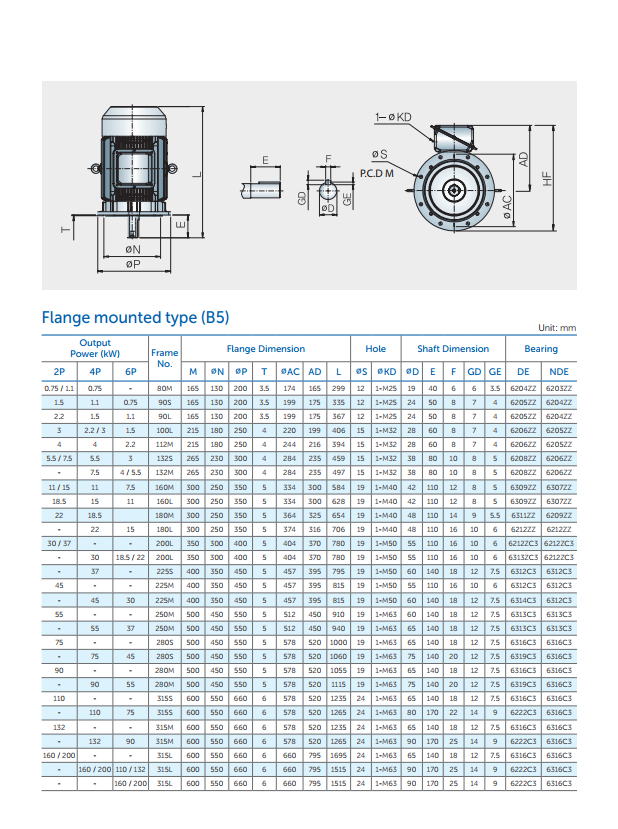

KIỂU LẮP MẶT BÍCH:
.png)
Cấu tạo và vật liệu
- Vỏ motor: Gang đúc liền khối, tản nhiệt tốt, sơn tĩnh điện chống gỉ.
- Lõi thép và dây quấn: Dây đồng 100% quấn tự động, giảm tổn hao năng lượng.
- Ổ bi: NSK/NTN chính hãng, loại kín chống bụi, hoạt động êm và bền.
- Cánh quạt: Composite chịu nhiệt, lưu thông gió mạnh, giúp motor luôn mát.
- Hộp cực điện: Thiết kế rộng, dễ đấu dây, có ron chống ẩm và bụi.
- Sơn phủ ngoài: Epoxy 2 lớp chống ăn mòn, phù hợp môi trường ẩm, ven biển hoặc công nghiệp nặng.
Ưu điểm nổi bật
- Hiệu suất cao, tiết kiệm điện năng – đạt chuẩn IE1 quốc tế.
- Độ ồn thấp, cân bằng động tốt, hoạt động ổn định 24/24.
- Cấp cách điện F, chịu nhiệt và quá tải tốt.
- Vỏ gang bền, tản nhiệt nhanh, ít bảo trì.
- Dễ lắp đặt thay thế nhờ kích thước chuẩn IEC.
Ứng dụng phổ biến
Motor Hyosung 4kW (5.5HP) được ứng dụng rộng rãi trong:
- Hệ thống bơm nước, bơm PCCC, bơm công nghiệp.
- Máy nén khí, quạt hút, quạt thổi công nghiệp.
- Băng tải, máy trộn, máy nghiền, máy ép, máy cán.
- Máy cơ khí: máy tiện, máy phay, máy mài, máy cắt.
- Dây chuyền sản xuất: thực phẩm, nhựa, gỗ, dệt, hóa chất, vật liệu xây dựng.
Lý do nên chọn Motor HYOSUNG
- Sản xuất theo công nghệ Hàn Quốc, lắp ráp tại Việt Nam.
- Chứng nhận CO, CQ chính hãng, đáp ứng yêu cầu xuất xưởng công nghiệp.
- Hiệu suất ổn định, tuổi thọ cao, chi phí vận hành thấp.
- Phụ tùng thay thế sẵn có, bảo hành nhanh, dễ bảo trì.
Motor HYOSUNG 4kW – Sức mạnh ổn định, vận hành bền bỉ – lựa chọn hàng đầu cho thiết bị công nghiệp Việt Nam.
