Công suất: 5.5kW – 7.5HP
Điện áp hoạt động : 380V – 3 pha – 50Hz
Dòng điện định mức : 13.8 A
Tốc độ quay : 1450 vòng/phút (4P)
Hiệu suất năng lượng : IE1 – 84.7%
- THÔNG TIN CHI TIẾT
MOTOR HYOSUNG 5.5kW - 7.5HP – ĐỘNG CƠ ĐIỆN 3 PHA 4 CỰC | HIỆU SUẤT CAO – CHUẨN CÔNG NGHỆ HÀN QUỐC
Giới thiệu thương hiệu HYOSUNG
HYOSUNG Heavy Industries là tập đoàn công nghiệp hàng đầu Hàn Quốc, nổi tiếng trong lĩnh vực sản xuất động cơ điện, máy biến áp, thiết bị cơ điện và hệ thống năng lượng.
Với hơn 50 năm kinh nghiệm, HYOSUNG đã có mặt tại hơn 60 quốc gia, được tin dùng trong các ngành công nghiệp nặng, cơ khí, năng lượng và tự động hóa.
Tại Việt Nam, HYOSUNG trực tiếp sản xuất và lắp ráp motor theo tiêu chuẩn IEC quốc tế, đảm bảo chất lượng cao, hiệu suất ổn định và tuổi thọ vượt trội.
.png)

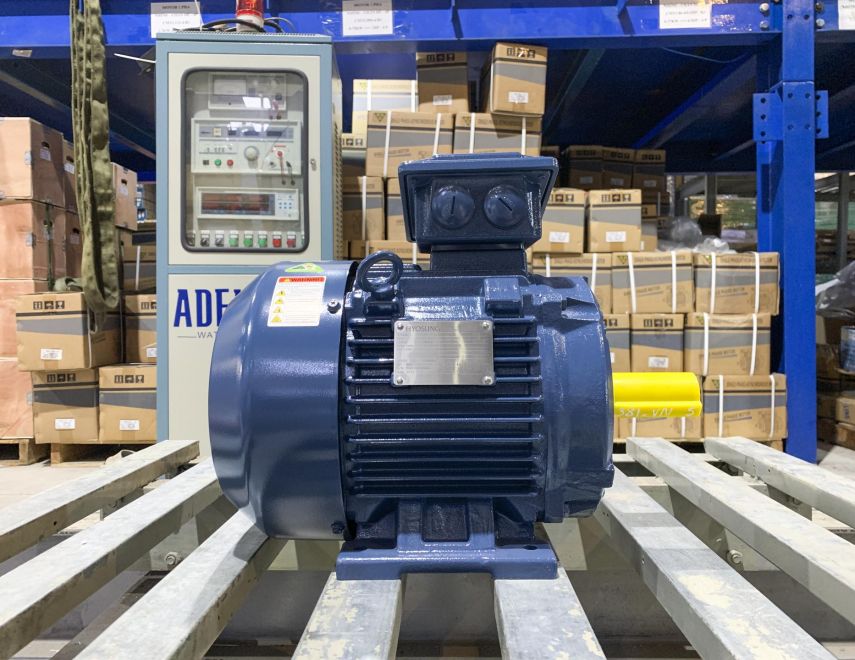

⚙️ Giới thiệu sản phẩm Motor HYOSUNG 5.5kW (7.5HP)
Motor HYOSUNG 5.5kW (7.5HP) thuộc dòng động cơ cảm ứng 3 pha 4 cực (4P), tốc độ 1450 vòng/phút, được thiết kế để hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt.
Phù hợp cho các ứng dụng tải trung bình – nặng như:
- Máy nén khí, máy bơm công nghiệp, máy trộn, máy nghiền
- Băng tải, quạt công nghiệp, hệ thống PCCC, dây chuyền sản xuất
Động cơ sử dụng vỏ TEFC (Totally Enclosed Fan Cooled) – kiểu kín quạt cưỡng bức, giúp motor tản nhiệt tốt, chống bụi và ẩm hiệu quả.

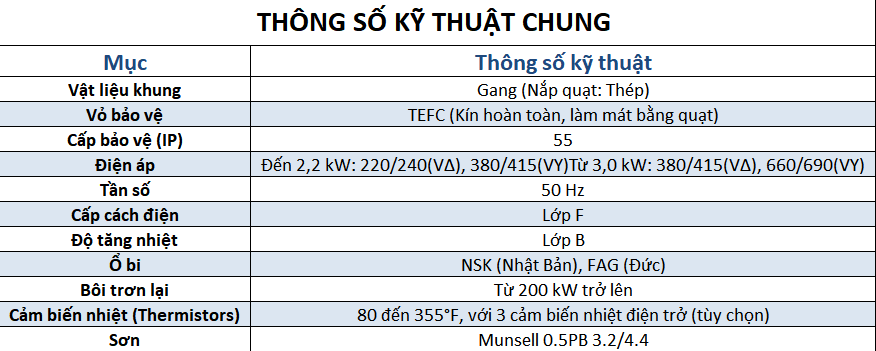

Thông số kỹ thuật chi tiết Motor HYOSUNG 5.5kW
|
Thông số |
Dữ liệu kỹ thuật |
|---|---|
|
Model |
NT5.5-450V |
|
Công suất danh định |
5.5kW – 7.5HP |
|
Điện áp hoạt động |
380V – 3 pha – 50Hz |
|
Dòng điện định mức |
13.8 A |
|
Tốc độ quay |
1450 vòng/phút (4P) |
|
Hiệu suất năng lượng |
IE1 – 84.7% |
|
Hệ số công suất (cosφ) |
0.714 |
|
Cấp cách điện |
F – chịu nhiệt 155°C |
|
Cấp bảo vệ |
IP55 – Chống bụi và tia nước |
|
Kiểu vỏ motor |
TEFC – Kín, quạt làm mát cưỡng bức |
|
Chế độ làm việc |
S1 – Liên tục |
|
Hệ số tải (S.F) |
1.15 – Chịu tải vượt 15% trong thời gian ngắn |
|
Ổ bi |
6207ZZ (đầu trục) / 6208ZZ (đuôi trục) |
|
Trọng lượng |
70 kg |
|
Nhiệt độ môi trường tối đa |
40°C |
|
Kích cỡ khung (Frame Size) |
132S |
|
Xuất xứ |
HYOSUNG Đồng Nai – Việt Nam |
|
Năm sản xuất |
2023 |
.png)

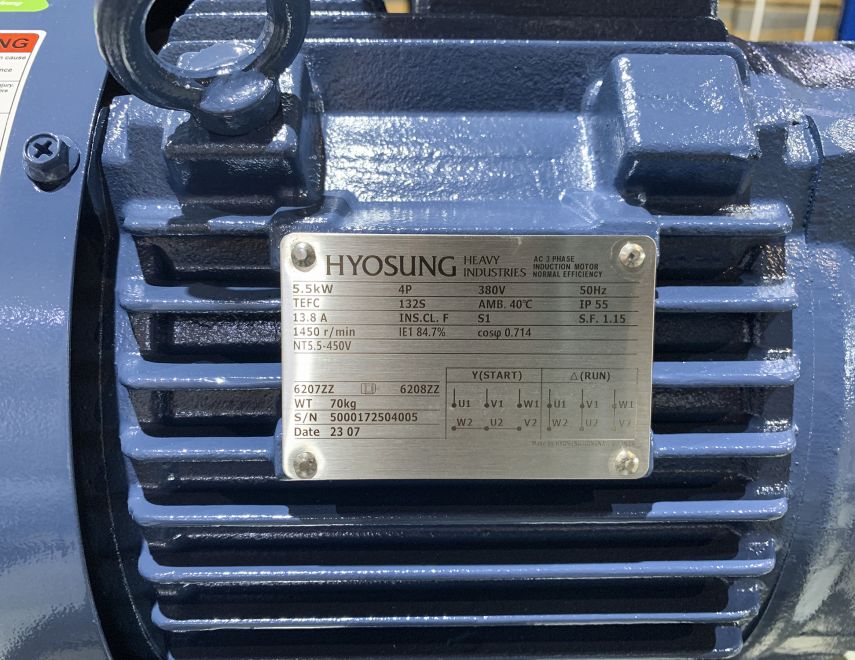

⚡ Sơ đồ đấu dây Motor HYOSUNG 5.5kW
|
Trạng thái |
Kiểu đấu dây |
Cách nối |
|---|---|---|
|
Khởi động |
Sao (Y-Start) |
Nối chung U2 – V2 – W2 |
|
Vận hành |
Tam giác (Δ-Run) |
Nối U1–W2, V1–U2, W1–V2 |
Lưu ý: Motor công suất từ 4kW trở lên nên khởi động theo kiểu sao – tam giác (Y–Δ) để giảm dòng khởi động và tăng tuổi thọ thiết bị.
Cấu tạo và vật liệu
- Vỏ motor: Gang đúc liền khối, bề mặt tản nhiệt tối ưu, sơn tĩnh điện chống gỉ.
- Dây quấn: 100% dây đồng cao cấp, quấn tự động, giảm tổn hao điện năng.
- Ổ bi: NSK/NTN chính hãng – chống bụi, hoạt động êm, tuổi thọ cao.
- Cánh quạt: Nhựa composite chịu nhiệt, tạo luồng gió mạnh, tản nhiệt tốt.
- Hộp cực điện: Rộng, dễ đấu dây, có ron chống ẩm và bụi.
- Sơn phủ ngoài: Epoxy 2 lớp – bảo vệ tốt trong môi trường ẩm, ven biển, công nghiệp nặng.

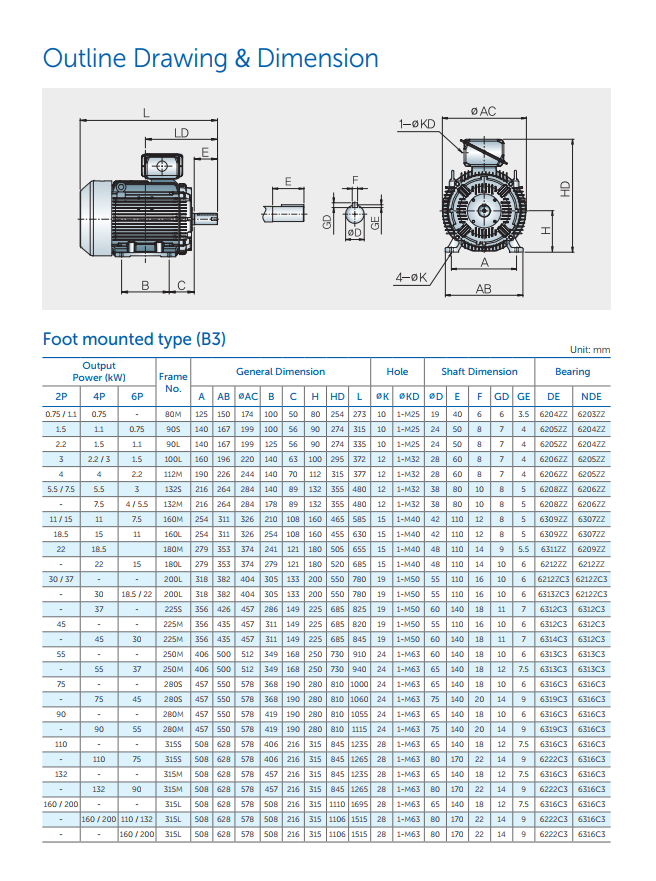

KIỂU LẮP CHÂN ĐẾ:
.png)

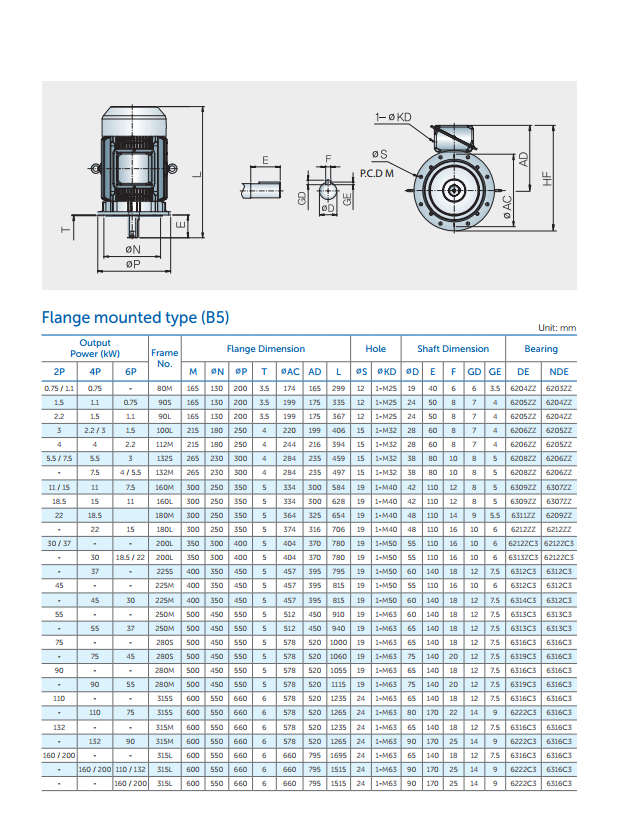

KIỂU LẮP MẶT BÍCH:
.png)
Ưu điểm nổi bật
✅ Hiệu suất cao, tiết kiệm điện năng – đạt chuẩn IE1 quốc tế
✅ Hoạt động êm, độ ồn thấp, chịu tải tốt
✅ Cấp cách điện F – chịu nhiệt cao, an toàn
✅ Cấp bảo vệ IP55 – chống bụi và tia nước mạnh
✅ Dễ lắp đặt, kích thước theo chuẩn IEC quốc tế
Ứng dụng thực tế
Motor HYOSUNG 5.5kW được sử dụng phổ biến trong các hệ thống:
- Bơm nước công nghiệp, PCCC
- Quạt hút, quạt thổi, máy nén khí
- Máy nghiền, máy trộn, băng tải, máy ép
- Thiết bị cơ khí: máy tiện, máy phay, máy mài
- Dây chuyền sản xuất: gỗ, nhựa, thép, hóa chất, thực phẩm
Lý do nên chọn Motor HYOSUNG
- Công nghệ Hàn Quốc – sản xuất tại Việt Nam, đảm bảo chất lượng quốc tế
- Có CO, CQ đầy đủ, phù hợp tiêu chuẩn nhà máy và dự án công nghiệp
- Tuổi thọ cao, dễ bảo trì, phụ tùng sẵn có
- Hoạt động ổn định, tiết kiệm điện năng, bền bỉ theo thời gian
Motor HYOSUNG 5.5kW – Giải pháp mạnh mẽ và tin cậy cho hệ thống truyền động công nghiệp!
