Công suất định mức: 5 HP - 3700 W
Điện áp định mức: 380V
Dòng điện định mức: 8.03A (380V)
Tốc độ đầu ra (sau giảm): 70 vòng/phút (50Hz)
Tỷ số truyền: 1:20
Trọng lượng: 65kg
Kích thước trục ra: Ø40 mm
Chiều dài trục ra: 80 mm
- THÔNG TIN CHI TIẾT

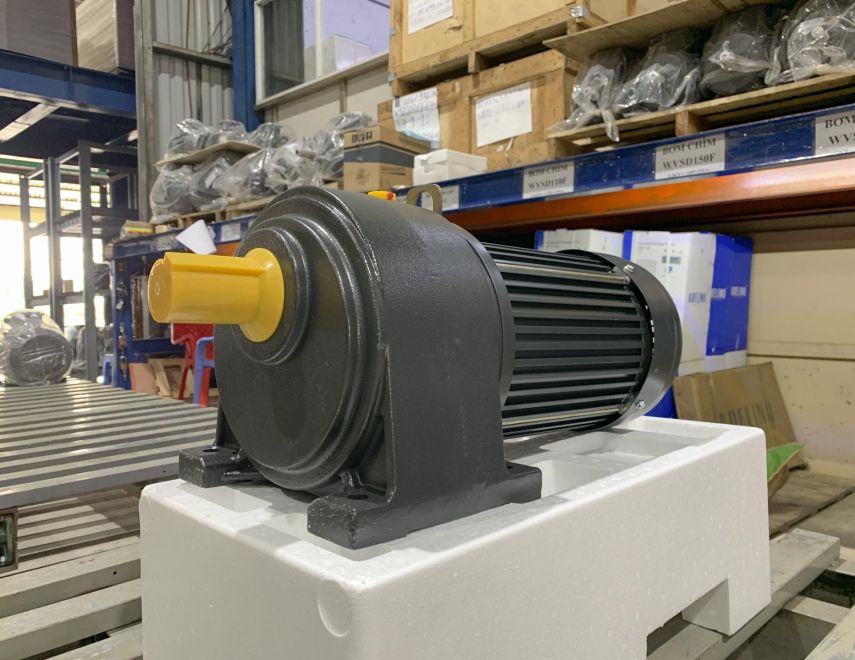

ĐỘNG CƠ GIẢM TỐC 3 PHA CHÂN ĐẾ CH40-5HP (3700W)
1. GIỚI THIỆU TỔNG QUAN
CH40-5HP là dòng động cơ giảm tốc 3 pha không đồng bộ tích hợp hộp giảm tốc (gear reducer) loại ngang (horizontal), được thiết kế chuyên dụng cho tải nặng, vận hành liên tục.
- Thương hiệu: TCP Small Gear Motors (Đài Loan)
- Xuất xứ: Đài Loan (chứng nhận CO/CQ đầy đủ)
- Model đầy đủ: CH40-CV (Horizontal – Constant Velocity)
- Mã sản phẩm: NP0230729
- Loại reducer: CH40 – Tỷ số truyền 1:20 (70 vòng/phút tại 50Hz)
2. THÔNG SỐ KỸ THUẬT
Model: CH40 – CV (mã thay đổi theo thiết kế và tỷ số truyền)
Công suất định mức: 5 HP ≈ 3.7 kW (3700 W) – hoạt động 100% công suất liên tục
Điện áp định mức: 380V (đấu sao – Y) / 220V (đấu tam giác – Δ) – linh hoạt đấu nối
Dòng điện định mức: 8.03A (380V) / 13.85A (220V)
Tần số: 50 Hz / 60 Hz – tương thích toàn cầu
Tốc độ quay trục động cơ: 1430 vòng/phút (50Hz) / 1700 vòng/phút (60Hz) – loại 4 cực
Tốc độ đầu ra (sau giảm): Khoảng 71.5 vòng/phút (50Hz) / 85 vòng/phút (60Hz) – tỷ số truyền 1:20
Tỷ số truyền: 1:20 – cố định theo dòng CH40
Số cực: 4 cực (4 Poles)
Cấp cách điện: Class B (130°C) – chịu nhiệt tốt, độ bền cao
Cấp bảo vệ: IP44 – chống bụi và chống tia nước nhẹ
Hệ số công suất (cosφ): 0.85 (380V) / 0.82 (220V)
Hiệu suất: ≥ 85% – tiết kiệm điện năng, vận hành ổn định
Vật liệu vỏ: Hợp kim nhôm đúc nguyên khối – tản nhiệt nhanh, trọng lượng nhẹ
Trọng lượng: Khoảng 65 kg (tham khảo dòng CH40 – 5HP)
Kích thước trục ra: Đường kính Ø40 mm (then 12x8 mm) – tiêu chuẩn CH40
Chiều dài trục ra: 80 mm – có thể tùy chỉnh theo yêu cầu sử dụng
Lưu ý quan trọng: Tốc độ đầu ra = Tốc độ động cơ ÷ Tỷ số truyền
- 50Hz: 1430 ÷ 20 = 71.5 RPM
- 60Hz: 1700 ÷ 20 = 85 RPM
3. CẤU TẠO CHI TIẾT
.jpg)
4. ƯU ĐIỂM VƯỢT TRỘI
|
Tiêu chí |
Ưu điểm |
|---|---|
|
Mô men xoắn đầu ra |
≈ 490 Nm (tính toán tại 71.5 RPM, 3700W) |
|
Độ ồn |
≤ 75 dB(A) tại 1m |
|
Độ rung |
≤ 4.5 mm/s (theo ISO 10816) |
|
Khả năng quá tải |
150% trong 60 giây |
|
Khởi động trực tiếp (DOL) |
Có thể khởi động trực tiếp (khuyến cáo dùng soft starter) |
|
Tương thích biến tần |
100% – khuyến cáo dùng VFD 5.5kW trở lên |
5. Ứng dụng thực tế (đã triển khai tại Việt Nam)
|
Ngành |
Ứng dụng cụ thể |
Ví dụ khách hàng |
|---|---|---|
|
Sản xuất thức ăn chăn nuôi |
Máy trộn ngang, ép viên |
C.P. Việt Nam, Vissan |
|
Bao bì & đóng gói |
Băng tải định vị, máy seal |
Tân Hiệp Phát, Vinamilk |
|
Xử lý nước thải |
Bơm bùn, khuấy hóa chất |
Nhà máy xử lý Bình Hưng |
|
Gỗ & nội thất |
Máy cưa, máy dán cạnh |
Minh Long Wood |
|
Cơ khí chế tạo |
Cánh tay robot, bàn nâng |
Công ty TNHH MTV Cơ Khí X |
.jpg)
6. Bảo trì & bảo dưỡng
|
Công việc |
Chu kỳ |
Ghi chú |
|---|---|---|
|
Kiểm tra dầu hộp số |
500 giờ đầu |
Sau đó mỗi 5000 giờ |
|
Thay dầu bôi trơn |
Mỗi 5000 giờ |
Dùng ISO VG 320 |
|
Kiểm tra độ ồn & rung |
Hàng tháng |
Nếu >80dB → kiểm tra bánh răng |
|
Vệ sinh quạt tản nhiệt |
3 tháng/lần |
Dùng khí nén |
|
Kiểm tra vòng bi |
12 tháng/lần |
Thay nếu có tiếng kêu |
7. Thông tin đặt hàng & chính sách
